Unitymedia FritzBox 7490 Unitymedia & Telefonie

[Streetworker]

Hallo zusammen,

ich versuche seit Tagen die Telefoniefunktion meiner 7490 zu aktivieren.
Ich habe eine neue Telefonnummer in der FritzBox als Festnetzanschluss eingegeben, aber ich bekomme keine Leitung.
Habe die Anleitung von AVM befolgt, aber funktioniert leider nicht. Der Support von AVM meinte ich solle mir eine andere
FritzBox für Kabelanschluß besorgen (Toller Rat).
Muß ich das mitgelieferte Kabel von Fritz verwenden? Ich habe mir im Fachhandel ein entsprechendes Kabel besorgt,
da an meinem Motorola Modem von Unitymedia ein RF11 Anschluß ist und nicht der RF45, allerdings wird das Kabel als
DSL Kabel angepriesen.
Kann es daran liegen?

LG Streetworker



[Andreas1969]

Muß ich das mitgelieferte Kabel von Fritz verwenden?

Ja genau, das mitgelieferte Y-Kabel der Fritzbox musst Du verwenden.



[Streetworker]

Ich habe mir jetzt einen Adapter besorgt und das original AVM Kabel im Einsatz. Ich bekomme trotzdem keine Rufnummer Aktiv.
Habe den Anschluss als Analog eingerichtet mit einer Festnetznummer, aber es funktioniert einfach nicht.
Nach all den Recherchen im Internet sollte es genau so gehen. Ich weiß, jetzt ist guter Rat teuer, aber hat vielleicht jemand
einen Tip wo ich noch was an den Einstellungen schrauben kann wäre ich sehr dankbar.



[addicted]

Dann vielleicht von Anfang an:
Wenn Du ein normales analoges Telefon an das Modem anschließt, kannst Du dann telefonieren?



[Cbmobil]

Darf ich dich mal nach deiner Gesamtkonfiguration fragen, da ich evtl eine ähnliche Lösung beim Umzug zu UM brauche.

Die 7490 ist ja keine Kabelbox, daher bekommst du Internet über einen UM Router und dann gehst du wie zur Fritzbox, dass da neben Internet auch Telefon ankommt?



[Streetworker]

Dann vielleicht von Anfang an:
Wenn Du ein normales analoges Telefon an das Modem anschließt, kannst Du dann telefonieren?

Also mit einem analogen Telefon am Modem funktioniert der Telefonanschluss.
Ich bekomm die Leitung nur nicht in der Fritzbox "grün", also der Status der Rufnummer bleibt grau :kratz:



[Streetworker]

Darf ich dich mal nach deiner Gesamtkonfiguration fragen, da ich evtl eine ähnliche Lösung beim Umzug zu UM brauche.

Die 7490 ist ja keine Kabelbox, daher bekommst du Internet über einen UM Router und dann gehst du wie zur Fritzbox, dass da neben Internet auch Telefon ankommt?

Das Original Unitymedia Modem hat 2 Ausgänge. Eins für internet und eins für Telefon. Die FritzBox schleift die vorhandenen Signale nur durch (oder wie in meinem Fall
nicht (Telefon)).



[MartinP_Do]

Die beiden mittleren der sechs Kontakte sind bei einem RJ11 Kabel eines normalen Telefons beschaltet. Die beiden Kontakte rechts und links davon sind frei.

Auch an der Fritzbox sind nur die beiden mittleren Kontakte des "DSL/TEL-Anschlusses" von Interesse... Dort müssen rechts und links drei Kontakte frei bleiben...

Falls ein Messgerät vorhanden ist, könntest Du die beiden nötigen Verbindungen auf Durchgang prüfen...



[Andreas1969]

Auch an der Fritzbox sind nur die beiden mittleren Kontakte des "DSL/TEL-Anschlusses" von Interesse...

Das ist quatsch, die sind für DSL :winken:
3+6 sind für analoge Telefonie.



[Streetworker]

Leider hab ich kein Messgerät am Start.



[MartinP_Do]

Auch an der Fritzbox sind nur die beiden mittleren Kontakte des "DSL/TEL-Anschlusses" von Interesse...

Das ist quatsch, die sind für DSL :winken:
3+6 sind für analoge Telefonie.

Hmm, ich war fest der Meinung, dass die 7490 schon einen internene Splitter hat, sodass man bei noch nicht auf NGN umgestellten Anschlüssen nur noch die A/B Ader zuführen muss....

Aber Du scheinst Recht zu haben. https://avm.de/service/fritzbox/fritzbox-7490/wissensdatenbank/publication/show/56_Belegung-der-Kabel-Adapter-und-Anschluesse/

Für mich sieht das so aus, als ob der "FESTNETZ" Zweig des Y-kabels sich nicht dafür eignet, damit das analog-Telefon-Signal durch Einstecken in den Telefon-Anschluss des Motorola Routers (Typ?) herzustellen...

Hier eine Anleitung:
https://leinich.net/pages/164



[Streetworker]

Hab ich das jetzt richtig verstanden das das von AVM mitgelieferte Kabel nicht geht. Was für ein Kabel benötige ich dann?



[MartinP_Do]

Im Link ist eine Möglichkeit beschrieben, die ich aber nicht getestet habe.

https://leinich.net/pages/164

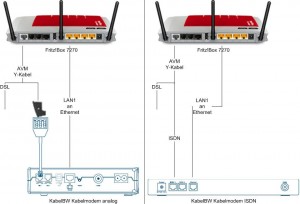

Hier das Bild aus dem Link

Vom Kabelmodem aus

RJ11 auf TAE-Adapter
Fritzbox TAE-Steckadapter auf TAE-Adapter des Kabelmodems
TAE-Steckadapter der Fritzbox in den ISDN/TEL-Zweig des Y-Kabels...



[Andreas1969]

Vom Kabelmodem aus

RJ11 auf TAE-Adapter
Fritzbox TAE-Steckadapter auf TAE-Adapter des Kabelmodems
TAE-Steckadapter der Fritzbox in den ISDN/TEL-Zweig des Y-Kabels...

Das funktioniert definitiv (wie im linken Bild angegeben)



[Streetworker]

Das ist ja doch das original avm Kabel. So wie es beschrieben ist hab ich es angeschlossen. Trotzdem bekomm ich keine funktionierende Leitung. Telefon direkt am Modem geht.



[Andreas1969]

Hast Du auch den schwarzen TAE Steckadapter benutzt :kratz:
Nicht den Grauen, der ist nämlich anders belegt.



[Streetworker]

Ich hab den TAE Adapter nicht benutzt. Den brauche ich nicht. Am unitymedia modem ist ein RJ11 Stecker, ich hab ein RJ45 zu RJ11 Adapter vom der Box zum Modem



[Andreas1969]

Ich hab den TAE Adapter nicht benutzt. Den brauche ich nicht. Am unitymedia modem ist ein RJ11 Stecker, ich hab ein RJ45 zu RJ11 Adapter vom der Box zum Modem

Das funktioniert nicht, da die Belegung dann nicht passt.



[Cbmobil]

Sorry muss als Laie nochmal nachfragen, ich muss also zwei Kabel von dem UM Router zur Fritzbox legen, wenn von dort Wifi abgehen soll und auch dort das Telefon angeschlossen werden soll, hab ich das richtig verstanden?



[Andreas1969]

Ja, hast Du richtig verstanden.



[Cbmobil]

Danke



[Streetworker]

Ich hab den TAE Adapter nicht benutzt. Den brauche ich nicht. Am unitymedia modem ist ein RJ11 Stecker, ich hab ein RJ45 zu RJ11 Adapter vom der Box zum Modem

Das funktioniert nicht, da die Belegung dann nicht passt.

Das war der Stein des Weisen... Der TAE Adapter ist Pflicht. Mit einem entsprechendem Adapter von TAE auf RJ11 funktioniert nun die Telefonie.
Ich danke allen, besonders Andreas1969 für die Hilfe..

LG Streetworker



[MartinP_Do]

Das wäre vielleicht eine Möglichkeit für einen Zusatzverdienst für einen Rentner mit RJ-Crimpzange:
Spezial-RJ11 auf RJ45 Kabel für die Telefon-Verbindunge zwischen nachgeschalteter Fritzbox und Kabel-Router :zwinker:

Könnte die unansehnlich Kette von Kabeln und Adaptern unnötig machen ...



[Andreas1969]

Das wäre vielleicht eine Möglichkeit für einen Zusatzverdienst für einen Rentner mit RJ-Crimpzange:
Spezial-RJ11 auf RJ45 Kabel für die Telefon-Verbindunge zwischen nachgeschalteter Fritzbox und Kabel-Router

Vielleicht gibt's die ja schon fertig zu kaufen :kratz:
Hast Du mal in den Online Shops nachgeschaut?



[MartinP_Do]

Im Rahmen der Antwort auf die Fragen in diesem Thread habe ich ein wenig gestöbert und nichts gefunden.

Beim Original Y-Kabel für die Fritzboxen sagt AMAZON nur, dass die Kunden auch den grauen TAE - Adapter gerne dazu kaufen.
Auf ein Kabel, wie man es eigentlich im Fall hier brauchte wird nicht empfohlen...
