Unitymedia Multimediadose selber setzen

[Lonewolf]

Hallo,

ich möchte in der unteren Etage, eine Multimediadose setzten, da dort noch eine Uralt 2 Loch TV Dose mit alten Leitungen Unterputz verlegt ist. In der oberen Etage sind neue Leitungen damals gelegt worden, dort befindet sich auch mein Modem. Nun möchte ich aber in der unteren Etage dann dort meinen Horizon HD Rekorder nutzen, der ja einen Rückkanal braucht. Daher die Intention.

Ich würde gerne selber eine neue Multimedia Aufputzdose setzen - sofern das erlaubt ist. Ich bin gelernter Betriebselektriker und weiß wie ich die TV Dose richtig anschließe. Jedoch weiß ich nicht wo ich das neu verlegte Coaxkabel im Keller am BK Verstärker anschließen soll. Und ob man es überhaupt darf, da ich mir gut vorstellen könnte das UMKBW rummeckert wenn es in meiner Gegend einen Ingress gibt, und mich dann für die Sache beschuldigt, obs nun stimmt oder auch nicht.

Gekauft hätte ich mir folgende Multimediadose

https://www.reichelt.de/BSD-961-13/3/index.html?&ACTION=3&LA=446&ARTICLE=129585&artnr=BSD+961-13&SEARCH=TV+Dose

Wäre die denn ok, oder könnt ihr mir eine bessere/geeignetere Dose empfehlen ? Die erfüllt zumindest die 15db Dämpfung. Evtl. gibts aber auch schon eine mit Aufputzgehäuse als Set.

Macht es einen Unterschied ob man ein 90db Coax oder ein 100db Coaxkabel verlegt ?

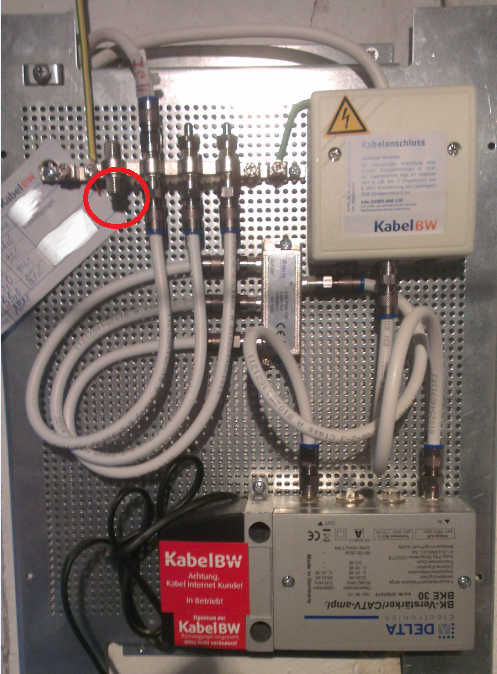

Das hier wäre der BK Verstärker im Keller, von wo aus ich die Leitung verlege. Ich hätte das neue Kabel an folgender Stelle angeschloßen, ist das richtig ?



[robbe]

Das Kabel müsste dann schon an einen freien Verteilerport, sprich an einen von den beiden Anschlüssen rechts am Erdungswinkel, wo jetzt noch Endwiederstände draufgeschraubt sind.
Ob eine 15er Dose in Ordnung ist, kann man dir hier ohne zu wissen wie der Verstärker gepegelt ist, nicht sagen. Bei einer neuen Sternverkabelung und kurzem Kabelweg würd ich aber auf eine 15 oder 17er Dose tippen.



[Lonewolf]

Die neue Leitung ist maximal 15 Meter lang.
Die ausgewählte Dose hat ja eine Anschlußdämpfung von 15-17db und müsste somit ja passen. Der Verstärkerpegel steht doch auf der Karte daneben oder nicht ?



Und ist es nun egal, ob ich ein Coaxkabel mit 90db oder 100db kaufe ?



[robbe]

Sollten die Pegelwerte aktuell sein, müssten es schon 17dB Anschlussdämpfung sein. Kabel am besten 120dB 3Fach Geschirmt. Das Signal scheint ja hinten rum schon ziemlich ab zu fallen, das sollte man mit einem schlechten Kabel nicht noch verschlimmern.



[Lonewolf]

Hätte nicht gedacht das die Werte so mies sind.
Die Pegelwerte sind 2 Jahre alt und noch von der Erstinstallation. Aber ich denke nicht das sie sich großartig geändert haben.

Also werde ich mir ein 120db 3fach geschirmtes Kabel zulegen. Wegen der Dose würde es keinen Unterschied machen ob man eine Enddose oder eine Durchgangsdose kauft, wenn man eh direkt und nur eine Dose anschließt oder ?



[robbe]

Ja ist egal. Mies sind die Werte jetzt nicht, sie sind im Digitalbereich im hinteren Frequenbereich aber scheinbar recht stark abfallend. Und das sollte man ebend mit einem zu schwach geschirmten Kabel nicht noch verschlimmern.



[tokon]

Aber den Endwiderstand in der Dose nicht vergessen.



[Lonewolf]

Aber den Endwiderstand in der Dose nicht vergessen.

Muss man den extra kaufen ? Oder kann ich da den von der BK Anlage nehmen ?



[tokon]

Eigentlich sollte ja einer in der vorhandenen Dose sein, den kannst natürlich verwenden.
Ansonsten: https://www.reichelt.de/Antennendosen-Zubehoer/AW75/3/index.html?&ACTION=3&LA=2&ARTICLE=4433&GROUPID=3535&artnr=AW75



[Lonewolf]

Scheint bei der Aixing keiner dabei zu sein. Und die alte vorhandene 2 Loch TV Dose lasse ich drinnen, da sie eh vergibst ist.
Aber wenn man gleich eine Enddose kauft, könnte man sich doch den Endwiderstand sparen, oder ?
