Unitymedia TC4400 ueber WebUI automatisiert beobachten

[sparkie]

um die 'Uncorrectable Codewords' und andere wichtige Modem-Parameter per cronjob zu beobachten habe ich ein kleines Script geschrieben. EInfach mit z.B.

<i>
</i>0-59/5 * * * * ~/bin/scan_tc4400

per

<i>
</i>crontab -e

einhaengen. Falls nun eine Aenderung der ausgelesenen Modemdaten (z.B. Down/Up Frequenzen, 'Uncorrectable Codewords', IP-WAN Adresse etc.) entdeckt wird ergeht eine Email.

Als Seiteneffekt wird zudem in '/tmp/scan_tc4400_raw' bei jedem Aufruf eine Uebersicht der wichtigeren Modemdaten in plain ASCII abgelegt.

Script '~/bin/scan_tc4400':

<i>
</i>#/bin/sh
CABLE_MODEM=192.168.100.1
scan()
{
wget -q --http-user=admin --http-password='bEn2o#US9s' $1 -O - |
awk '{ if (match($0, "<script")) { ++IGNORE } else if (IGNORE) { if (match($0, "/script?")) { IGNORE = 0 } } else { print }
}' |
lynx -nolist -width 300 -dump -stdin
}
for i in \
http://$CABLE_MODEM/info.html \
http://$CABLE_MODEM/arpview.cmd \
http://$CABLE_MODEM/cmswinfo.html \
http://$CABLE_MODEM/cmconnectionstatus.html
do
echo
echo ------------------ [ $i ] ------------------
echo
scan $i
done > /tmp/scan_tc4400_raw
awk '{ # patch fields to ignore if ($3 == "Locked" && match($11, "^[0-9.]+$")) $11 = "c_1" # up/downstream if ($3 == "Locked" && match($13, "^[0-9.]+$")) $13 = "c_2" # downstream if ($3 == "Locked" && match($16, "^[0-9]+$")) $16 = "c_3" # downstream if ($3 == "Locked" && match($17, "^[0-9]+$")) $17 = "c_4" # downstream if (match($0, "Current System Time:")) $0 = "c_5" if (match($0, "IPv4=.*D:.*H:.*M:.*S:")) $0 = "c_6" if (match($0, "REFRESH.*file://.*html")) $0 = "c_7" if (match($0, "Uptime: ")) $0 = "c_8" if (match($0, "Systime: ")) $0 = "c_9" print
'} < /tmp/scan_tc4400_raw > /tmp/scan_tc4400_new
[ -f /tmp/scan_tc4400_old ] && diff /tmp/scan_tc4400_old /tmp/scan_tc4400_new
mv /tmp/scan_tc4400_new /tmp/scan_tc4400_old



[rv112]

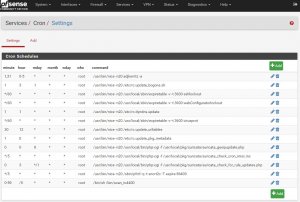

Klasse Idee und Arbeit! Ich hab das nun mal in meiner pfSense eingefügt, bekomme aber die Meldung

Jun 24 08:19:00	cron	44142	login_getclass: unknown class 'scan_tc4400 # #'

Die scan_tc4400 habe ich in /usr/bin/ gelegt und dorthin verweist auch der cronjob.



[sparkie]

sieht nach einer pfSense spezifischen Meldung aus. Mit pfSense kenne ich mich leider nicht aus.

Hillft es vielleicht das Script mit Endung '.sh' zu versehen?

Von Hand aufgerufen funktioniert alles?



[rv112]

Leider auch nicht ganz:

<i>
</i>[2.4.3-RELEASE][[email protected]]/usr/bin: scan_tc4400.sh
CABLE_MODEM=192.168.100.1: Command not found.
Badly placed ()'s.



[sparkie]

pfsense scheint ein wenig speziell zu sein :smile:
leider habe ich keines zum Testen. Hier waere noch eine modifizierte Version ohne sh-Funktionen:

<i>
</i>#!/bin/sh
CABLE_MODEM=192.168.100.1
for i in \
http://$CABLE_MODEM/info.html \
http://$CABLE_MODEM/arpview.cmd \
http://$CABLE_MODEM/cmswinfo.html \
http://$CABLE_MODEM/cmconnectionstatus.html
do
wget --connect-timeout=1 -t 1 -q --http-user=admin --http-password='bEn2o#US9s' $i -O - |
awk '{ if (!HEAD++) { print "------------------ [ '$i' ] ------------------" } if (match($0, "<script")) { ++IGNORE } else if (IGNORE) { if (match($0, "/script?")) { IGNORE = 0 } } else { print }
}'
done |
lynx -nolist -width 300 -dump -stdin > /tmp/scan_tc4400_raw
awk '{ # patch fields to ignore if ($3 == "Locked" && match($11, "^[0-9.]+$")) $11 = "c_1" # up/downstream if ($3 == "Locked" && match($13, "^[0-9.]+$")) $13 = "c_2" # downstream if ($3 == "Locked" && match($16, "^[0-9]+$")) $16 = "c_3" # downstream if ($3 == "Locked" && match($17, "^[0-9]+$")) $17 = "c_4" # downstream if (match($0, "Current System Time:")) $0 = "c_5" if (match($0, "IPv4=.*D:.*H:.*M:.*S:")) $0 = "c_6" if (match($0, "REFRESH.*file://.*html")) $0 = "c_7" if (match($0, "Uptime: ")) $0 = "c_8" if (match($0, "Systime: ")) $0 = "c_9" print
'} < /tmp/scan_tc4400_raw > /tmp/scan_tc4400_new
[ -s /tmp/scan_tc4400_old ] && diff /tmp/scan_tc4400_old /tmp/scan_tc4400_new
mv /tmp/scan_tc4400_new /tmp/scan_tc4400_old



[MaXX]

Gute Idee, ich hab das Ganze dann noch etwas weiter getrieben.




Grüße Marcus



[Wechseler]

Das Shebang ist falsch, es muß #!/bin/sh heißen, nicht #/bin/sh

Die globale crontab enthält ein Feld mehr, nämlich den Benutzeraccount vor dem Pfad zum Befehl (deswegen die Fehlermeldung von cron).

/usr/bin ist nicht der richtige Ort, um ein Script abzulegen, das ist dann nämlich beim nächsten System-Upgrade weg. Das gehört schon nach $HOME.

Scripte trägt man robuster so in die crontab ein:

/bin/sh /wo/auch/immer/scan_tc4400

Dann ist man nämlich nicht abhängig von Shebang und Permissions.



[sparkie]

wow das sieht ja richtig gut aus :smile:

ich denke es wird langsam Zeit ein Repository fuer das TC4400 auf github (andere Vorschlaege?) aufzumachen.

Alleine schon wegen des Tools fuer Auslastung des eigenen Segments ansehen. Da ist anscheinend nie eine brauchbare Source irgendwo eingestellt worden? Richtig?



[tobsen]

Leider auch nicht ganz:

<i>
</i>[2.4.3-RELEASE][[email protected]]/usr/bin: scan_tc4400.sh
CABLE_MODEM=192.168.100.1: Command not found.
Badly placed ()'s.

Das sieht mir aber eher nach einem pfsense spezifischen Problem aus.
Bei mir läuft das Script sauber durch, außer dass OSX eben wget nicht kennt. Das war mir aber vorher klar.
Auf meinem Ubuntu-Server läuft die Geschichte sauber durch! :hammer:

ich denke es wird langsam Zeit ein Repository fuer das TC4400 auf github (andere Vorschlaege?) aufzumachen.

Entweder bei GitHub oder bei Bitbucket.



[sparkie]

Das Shebang ist falsch, es muß #!/bin/sh heißen, nicht #/bin/sh

natuerlich klar, danke. Ich hab's mal korrigiert.



[Wechseler]

Bei mir läuft das Script sauber durch, außer dass OSX eben wget nicht kennt. Das war mir aber vorher klar.

Das liegt daran, daß macOS seit Version 10.4 für alle Scripte /bin/bash nutzt. :zwinker:



[rv112]

Ich habe es nun direkt in /bin/ gelegt, doch bekomme auch ohne sh Funktionen noch immer:

[2.4.3-RELEASE][[email protected]]/bin: scan_tc4400
CABLE_MODEM=192.168.100.1: Command not found.
CABLE_MODEM: Undefined variable.



[sparkie]

<i>
</i>[2.4.3-RELEASE][[email protected]]/usr/bin: scan_tc4400.sh
CABLE_MODEM=192.168.100.1: Command not found.
Badly placed ()'s.

tritt dieser Fehler mit Version von Beitrag immer noch auf?



[Wechseler]

/bin/sh /bin/scan_tc4400.sh müßte aber auch auf der Shell funktionieren.



[rv112]

OK, damit nicht mehr. Nur wget geht nicht.

[2.4.3-RELEASE][[email protected]]/bin: scan_tc4400
/bin/scan_tc4400: wget: not found
/bin/scan_tc4400: lynx: not found
/bin/scan_tc4400: wget: not found
/bin/scan_tc4400: wget: not found
/bin/scan_tc4400: wget: not found

Ich habe die Datei nun nur scan_tc4400 genannt, nicht scan_tc4400.sh



[Wechseler]

Klar, pfSense ist halt eine reine Firewall-Distribution. wget könnte man mit fetch ersetzen (und die Syntax anpassen), aber lynx gibt es da nicht.



[rv112]

Ich hab halt sonst keinerlei Linux, von daher gibt es keine andere Möglichkeit für mich.



[addicted]

/bin/sh ist nicht sinnvoll für jedes Script. Viele Systeme, grade embedded, nehmen irgendeine beliebige Shell dafür.
Die ursprüngliche Version aus dem ersten Beitrag müsste mit der /bin/bash ausgeführt werden, so sie existiert oder installiert werden kann.

@rv112: Nimm einen Pi



[rv112]

Mit welchem OS am besten? Einen Pi habe ich hier noch herumliegen.



[robert_s]

Ich hab halt sonst keinerlei Linux, von daher gibt es keine andere Möglichkeit für mich.

Natürlich gibt es die: USB-Stick hernehmen, Ubuntu 18.04 herunterladen auf darauf installieren, und schon hast Du Linux. Das "Spielsystem" auf Deinem Rechner brauchst Du dabei nicht einmal anzufassen.



[Wechseler]

/bin/sh ist nicht sinnvoll für jedes Script. Viele Systeme, grade embedded, nehmen irgendeine beliebige Shell dafür.

/bin/sh ist immer die Standard-POSIX-Shell. Daran hält sich auch pfSense. Ändert natürlich nichts daran, daß es ein Firewall-Betriebssystem ist und nur mit viel Gebastel einen Browser wie Lynx ausführen wird.



[sparkie]

ich hab jetzt mal auf Github ein Repository eingerichtet.

Es ist eigentlich dafuer vorgesehen demnaechst eine oeffentliche Version von Auslastung des eigenen Segments ansehen einzustellen. Nachdem es eine solche trotz vieler Ankuendigungen bis heute anscheinend nirgends gibt. Ich teste gerade schon eine Version mit einem Raspberry, einem Sundtek DVB-C USB Stick und natuerlich dem TC4400. Stay tuned :smile:

Der Einfachheit halber habe ich jetzt die letzte Version von 'scan_tc4400' ebenfalls dorthin kopiert: https://raw.githubusercontent.com/sp4rkie/docsis-cable-load-monitor/master/scan_tc4400

Verbesserungsvorschlaege willkommen...



[rv112]

Das mit der Auslastung interessiert mich ja auch schon lange. Aber als Linuxnoob habe ich mich da noch nicht wirklich ran getraut. Falls es mittels Pi auch für Anfänger irgendwie nachvollziehbar möglich wäre, wäre das wirklich klasse



[sparkie]

ja, ich schau mal, dass ich das im Laufe der naechsten Woche gebacken bekomme. Wenn man erst mal alles auf die genannte spezielle Hardware beschraenkt sollte es einfach nachvollziehbar sein...



[boba]

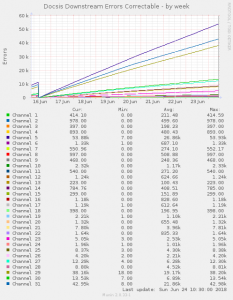

Gute Idee, ich hab das Ganze dann noch etwas weiter getrieben.




Grüße Marcus

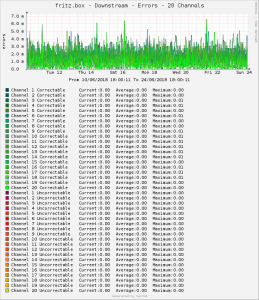

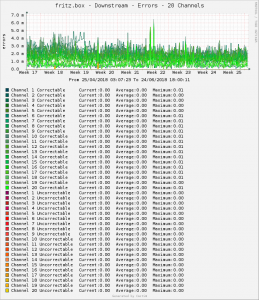

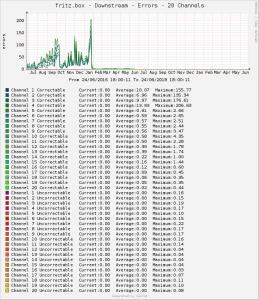

Das sieht nach einer rrdtool Grafik aus. Du hast allerdings einen unpassenden data source type angegeben. Wenn du COUNTER statt GAUGE angibst, dann hast du eine endlos fortgeschriebene Zahl der Fehler pro Zeitintervall. Ich habe sowas für meine Fritzbox gemacht, das sieht dann z.B. so aus: (m sind milli pro Sekunde - aktuell treten bei mir praktisch keine Fehler auf)
dailyweekly
montlyyearly
