Unitymedia Motorola Kabelmodem in Netzwerk mit festen IPs?

[double7]

Router: AVM VOIP Gateway 5188
WLAN Router: AVM Fritzbox Fon WLAN 7170
4 PC, alles feste IPs

Ich glaube wir haben da alle etwas übersehen. Bitte nenne mal genau was Du wo angeschlossen hast!

Benutze die Code Funktion um Strichzeichnungen zu machen, eine Vorlage könnte so aussehen:

Kabelmodem --> 5188 --> PC --> PC --> 7170 --> PC --> PC

Uh, das wird nicht eins zu eins monospaced übernommen. Benutze die Vorschau-Funktion und korrigiere die Formatierung im Code mit Leerzeichen damit die Pfeile dort dargestellt werden wo sie hin sollen.

Das Kabelmodem sollte normalerweise nur an einem Router hängen, Deine Aussage:

(obwohl UM bestätigte, dass die angeschlossenen geräte beim kabelmodem registriert sind u ips bekommen haben).

erweckt bei mir den Eindruck das Du die Geräte nicht über einen Router verbunden hast, sondern an einem Hub. Ich habe noch nicht ausprobiert wie sich das Kabelmodem dann verhält, ob es jedem Gerät dann eine eigene IP zuweist oder sogar den Geräten eigene Netze zuteilt, welches ein Grund für die Nichterreichbarkeit der Geräte untereinander sein könnte.
Die Kombinationsmöglichkeiten welche Du durch die zwei Router erhältst sortieren Deine Konfiguration ausserhalb der normalen Durchschnittskonfig ein, ohne grundlegende Kenntnisse von IP Routing wird der normale Hotliner damit überfordert sein. So wie ich es oben aufgemalt habe könnten zB drei DHCP Server aktiv sein, da sollte man schon wissen über welchen man gerade spricht.



[mensch8maschine]

@ double7:

Kabelmodem (LAN1) --> FB --> PC01 (LAN)
................................--> PC02 (WLAN)
................................--> Laptop01 (WLAN)
................................--> NAS (LAN) [denk dir einfach die punkte weg]

VOIP Gateway 5188 (nicht angeschlossen)

das Gateway lasse ich derzeit aussen vor, kann eh nicht drauf zugreifen seit ich DHCP aktiviert habe. müsste es vermutlich auch wieder in werkseinstellung zurücksetzen, mache ich erst wenn die FB funzt. aber WENN ich sie anschließe dann nur mit fester IP, DHCP de-aktiviert.

Router vs Hub?
kenn ehrlich gesagt nicht den unterschied. kann man da was in der FB einstellen?

+++++++++++++++++++++++
@ 2bright4u:

habe GENAU deine einstellungen AUßER IP Adresse automatisch beziehen. Grund: der AVM Fritze meinte, ich solle hier statt dessen die feste IP eingeben!!!

feste IP Fritzbox: 192.168.178.1
feste IP restliche Geräte: 192.168.178.10 - 40

was du vorschlägst wäre:

dynamische IP Fritzbox: xxx.xxx.xxx.xxx [über DHCP server vom Kabelmodem]
feste IP restliche Geräte: 192.168.178.10 - 40

bin mir übrigens ziemlich sicher, dass ich deine version schon mal durchgespielt habe, mit dem bereits geschilderten ergebnis, dass die fritzbox nicht mehr ansprechbar ist, auch nicht per notfall-IP. ich kann mir übrigens nicht vorstellen, dass die FB vom Kabelmodem über DHCP irgendeine IP bekommt, ich meinen clients gleichzeitig fest IPs gebe, und alle TROTZDEM miteinander reden können!

Warum ich feste IPs will:
1) fürs portforwarding (geht nicht über MACs)
2) das NAS verträgt anscheinend keinen DHCP server.
3) evtl später mal für ein VPN

bevor ich also bei der fb WIEDER "IP über DHCP beziehen" aktiviere muss ich vorher UNBEDINGT wissen, ob ich BEI ALLEN AN DIE FB ANGESCHLOSSENEN GERÄTEN DIE OBEN GENANNTEN FESTEN IPS VERGEBEN KANN?

ÜBrigens: was ist eigentlich der HOSTNAME vom Kabelmodem? wo finde ich den? (hotline bei UM ist mal wieder besetzt)
+++++++++++++++++++++++
@ Mike:

ipconfig gibt mir die einstellungen meiner netzwerkkarte die ich selbst vorgenommen habe:

DHCP aktiviert: nein
IP-Adresse 192.168.178.10
Subnetzmaske 255.255.255.0
Standardgateway: 192.168.178.1
DNS-Server: 192.168.178.1

wohlgemerkt: habe der FB jetzt wie oben gesagt ne feste IP gegeben. war das richtig?

******************************
@ ALLE:

könnte es sein, dass meine FB einfach DEFEKT ist?!?!?!?



[Mike]

habe GENAU deine einstellungen AUßER IP Adresse automatisch beziehen. Grund: der AVM Fritze meinte, ich solle hier statt dessen die feste IP eingeben!!!

feste IP Fritzbox: 192.168.178.1
feste IP restliche Geräte: 192.168.178.10 - 40

was du vorschlägst wäre:

dynamische IP Fritzbox: xxx.xxx.xxx.xxx [über DHCP server vom Kabelmodem]
feste IP restliche Geräte: 192.168.178.10 - 40

bin mir übrigens ziemlich sicher, dass ich deine version schon mal durchgespielt habe, mit dem bereits geschilderten ergebnis, dass die fritzbox nicht mehr ansprechbar ist, auch nicht per notfall-IP. ich kann mir übrigens nicht vorstellen, dass die FB vom Kabelmodem über DHCP irgendeine IP bekommt, ich meinen clients gleichzeitig fest IPs gebe, und alle TROTZDEM miteinander reden können!

Noch einmal: die Fritzbox hat immer eine feste IP! Daran ändern auch deine Einstellungen im Web-Interface nichts.

Warum ich feste IPs will:
1) fürs portforwarding (geht nicht über MACs)
2) das NAS verträgt anscheinend keinen DHCP server.
3) evtl später mal für ein VPN

bevor ich also bei der fb WIEDER "IP über DHCP beziehen" aktiviere muss ich vorher UNBEDINGT wissen, ob ich BEI ALLEN AN DIE FB ANGESCHLOSSENEN GERÄTEN DIE OBEN GENANNTEN FESTEN IPS VERGEBEN KANN?

Wenn du dir die neueste Labor-Version installierst, kannst du die Leases vom DHCP-Server fest einrichten.

ÜBrigens: was ist eigentlich der HOSTNAME vom Kabelmodem? wo finde ich den? (hotline bei UM ist mal wieder besetzt)

Du meinst wohl die IP des Kabelmodems. Diese lautet 192.168.100.1 (Benutzername: admin / Passwort: motorola)

ipconfig gibt mir die einstellungen meiner netzwerkkarte die ich selbst vorgenommen habe:

DHCP aktiviert: nein
IP-Adresse 192.168.178.10
Subnetzmaske 255.255.255.0
Standardgateway: 192.168.178.1
DNS-Server: 192.168.178.1

wohlgemerkt: habe der FB jetzt wie oben gesagt ne feste IP gegeben. war das richtig?

Du solltest mir die Ausgabe posten, wenn du die IP-Adresse per DHCP beziehst. Das deine Ausgabe bei fest eingestellten IPs so aussieht, ist nicht verwunderlich

könnte es sein, dass meine FB einfach DEFEKT ist?!?!?!?

Das glaube ich ehrlich gesagt eher nicht.



[mensch8maschine]

Hallo mike! Danke für die antworten:

a) aber wenn die fritzbox immer eine feste ip hat, warum kann ich das web-interface dann nicht aufrufen sobald sie ihre ip vom kabelmodem bekam, nicht mal über die notfall-ips u kabelverbindung?

b) was heißt eigentlich "leases vom dhcp server"? leg ich da IPs für bestimmte MACs im DHCP server fest? gibts denn keine andere lösung, als eine labor-firmware zu installieren? die fb wurde doch wahrscheinlich schon vorher erfolgreich mit kabelmodems verbunden...

c) zu hostname: danach wird in den FB einstellungen gefragt (sieht man auch in deinem screenshot), wenn man "IP adresse automatisch über dhcp server beziehen" aktiviert. darunter kann man einen "hostname" angeben. von login u PW ist da keine rede. meinst du da reicht eine IP?

d) Die ips die bei meinen anderen versuchen vom kabelmodem vergeben wurden fingen übrigens immer mit 81.***.***.*** an. gibts da nicht vielleicht konflikte wenn die IP vom kabelmodem nicht mit denen im LAN übereinstimmt?


ich löcher euch alle hier übrigens nur mit fragen weil ich die letzen drei tage damit verbracht habe, mein netzwerk komplett zu zerlegen u dann mit viel mühe wieder so zusammenzuknoten, das ich wenigsten teilweise damit arbeiten kann. daher will ich jetzt erstmal ALLES wissen, bevor ich wieder loslege! cfreak:



[Mike]

Hast du vorher in diesem Forum mal nach den richtigen Einstellungen für eine Fritzbox in Verbindung mit dem Kabelmodem gesucht? Ich glaube nicht! Hier wurde ja bereits alles besprochen. Der Fehler ist (sorry, an dieser Stelle) wohl eher vor dem Bildschirm zu suchen

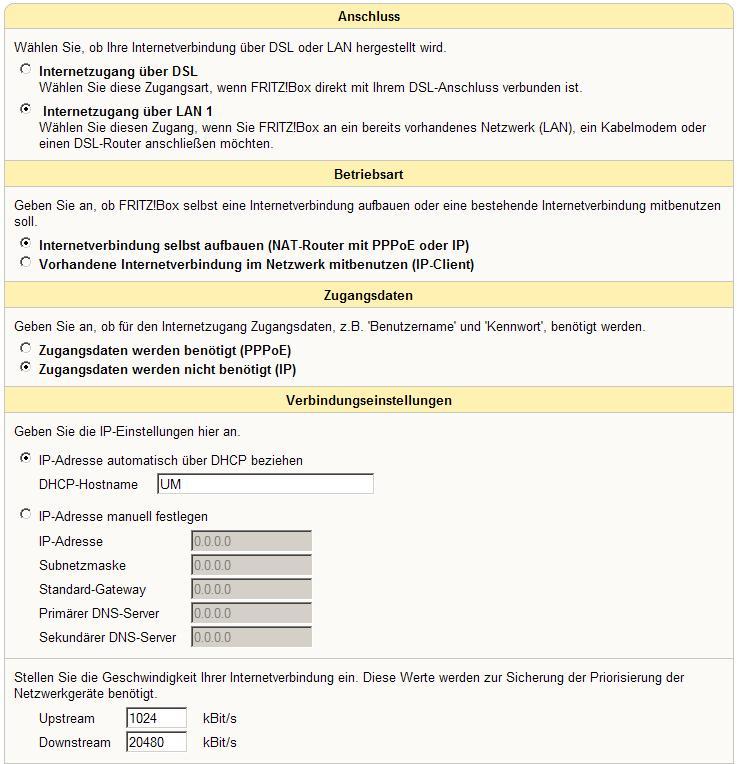

Ich hoffe einfach mal, dass du nicht dort eine feste IP eingetragen hast. Denn das würde das ganze Problem natürlich erklären. Die im Bild vorgenommenen Einstellungen kannst du einfach übernehmen. Für den Hostnamen kannst du dir auch selbst etwas ausdenken. War aber auch alles schon in der PDF nachzulesen.

Für das interne Netzwerk musst du hier die Änderungen vornehmen:



[2bright4u]

Ich gebe auf: Er begreift den Unterschied zwischen WAN und LAN einfach nicht.... :sauer:



[Mike]

Ich hoffe, dass es mit den Screenshots jetzt *KLICK* gemacht hat.



[2bright4u]

Ich hoffe einfach mal, dass du nicht dort eine feste IP eingetragen hast. Denn das würde das ganze Problem natürlich erklären.

Genau DA liegt sein Fehler, weil er nicht den Unterschied zwischen WAN-Seite und LAN-Seite versteht. Er hat mein Post oben entweder nicht gelesen oder nicht verstanden:

Du hast es immer noch nicht verstanden:

Es gibt eine WAN-IP, die die FB vom Modem bezieht. In diesem Fall arbeitet der DHCP-Server des Modems, der die externe IP an die FB weitergibt. Diese externe IP bekommt die FB nur im Lan1 Betrieb. Dazu muss man die FB mit Lan1 ans Modem hängen und das Modem neu starten:
http://www.dus.net/fileadmin/docs/FritzBoxKabel.pdf

Damit haben die internen LAN-Geschichten, also DHCP usw nichts zu tun. Welche IPs hast Du denn fest vergeben?

Eigentlich fällt es einem schon auf, denn man sich die verschiedenen Menüs anschaut, über welche diese Einstellungen gemacht werden:

LAN-Seite: Netzwerkeinstellungen
WAN-Seite: Internet
Da es daran leider schon scheitert, ist da wohl Hopfen und Malz verloren... :super:



[double7]

@ double7:
Kabelmodem (LAN1) --> FB --> PC01 (LAN)

Router vs Hub?
kenn ehrlich gesagt nicht den unterschied. kann man da was in der FB einstellen?

Sehr gut. Du hast schon mal eine gute Entscheidung getroffen das Gateway Teil erstmal weg zu lassen. Konzentriere Dich auf die oben stehende Installation, Kabelmodem > FB > PC01. Das ist die Standardinstallation, mit dieser ist grundsätzlich genau das machbar was Du vor hast. Dynamsiches DHCP mit statischen IPs.

Ein Hub ist eine Kiste wo man viele Netzwerkkabel reinsteckt, sieht in etwa so aus wie die Rückseite Deiner Fritzbox, die ja auch 4 LAN Buchsen hat. Die Eigenschaft eines Hub ist alle angeschlossenen Geräte sozusagen elektrisch miteinander zu verbinden. Das bedeutet wenn ein Computer auf dem LAN etwas sendet, dann bekommen es alle anderen PC mit. Alles was auf LAN1 reingeschickt wird landet auf LAN2, LAN3 und LAN4. Ein Router dagegen hat einen kleinen Computer eingebaut, welcher nachschaut welcher PC denn mit welchem sprechen will und die Daten dann genau da hin steuert. Sollen die Daten, die auf LAN1 reinkommen, an LAN2 geschickt werden so steuert der Router dieses so, das LAN3 und LAN4 frei bleiben. Dort könnte dann LAN3 mit LAN4 sprechen während LAN1 und LAN2 noch übertragen. Bei einem Hub müssten LAN3 und LAN4 warten bis LAN1 und LAN2 fertig sind.

Der Router kontrolliert also den Datenfluss und weil er das sowieso macht baut man jetzt in dem Router noch so Zusatzfunktionen ein, welche Du vielleicht als Firewall oder NAT kennst. Sozusagen sitzt die Firewall damit zwischen LAN1 und LAN2. Und weil an LAN1 das weite Internet angeschlossen wird, nennt man diesen Anschluß dann auch WAN (wide area network).

Die Verkabelung sieht dann so aus:

FB-LAN1=WAN = --> Kabelmodem
|
interne FB Firewall
|
FB-LAN2=LAN = --> PC01

Durch die Firewall sind das WAN und das LAN als zwei verschiedene Netzwerke zu betrachten, die Aussage im Handbuch der FritzBox 7170 auf Seite 78 unter 9.3, das es nur einen DHCP Server im Netzwerk geben darf, ist richtig, aber etwas verwirrend wenn man den Hintergrund nicht kennt.

Das Kabelmodem hat nämlich einen DCHP-Server und die FB auch. Klingt als müsste man einen abschalten, darf man aber nicht. Denn die FB muss im WAN als DHCP-CLIENT die Daten vom Kabelmodem holen und als DHCP-SERVER den angeschlossenen PC im LAN die IPs verteilen.

(FB-LAN1 = DHCP-Client) <-- (DHCP-Server = Kabelmodem)
|
interne FB Firewall
|
DHCP-Server
|
FB-LAN2 --> (DHCP-Client = PC01)
FB-LAN3 --> (DHCP-Client = PC02)

Das bekommst Du hin wenn die Einstellung wie von mike gepostet vornimmst. Ganz unten auf dem zweiten Bild siehst Du "DHCP-Server vergibt IP Adressen VON: BIS:". Dort kommen Deine statischen IP ins Spiel. Sagst Du dort 100-200 so werden nur diese IP als dynamisch vom DHCP-Server vergeben. Der Rest von 2 bis 99 und ab 201 stehen Dir als statische IP zur Verfügung. Du kannst dann beides benutzen. Zuerst würde ich den PC01 seine IP automatisch beziehen lassen, wenn das funktioniert kannst Du ihn auf statisch umstellen, falls Du willst. Es würde aber auch reichen wenn Du Dein NAS, welches wohl zwingend statische IP benötigt, auf eine IP zwischen 2 und 99 einstellen würdest.
