Unitymedia Sensibler Hausverteiler

[robbe]

Ich glaube immernoch nicht an ein Potenzialproblem, das ist einfach verdammt selten. Hau doch mal an den ÜP und wackle etwas an dem Ein und Ausgehenden Kabel.



[MartinP_Do]

Einmal wackeln am Abgang des weißen Antennenkabels rechts unten aus dem Hausanschlusskasten - und das Bild sieht so aus:


Erfahrungsgemäß kommen die 3 fehlenden UP-Kanäle nicht wieder, ohne dass man entweder den Antennenverstärker oder die Fritzbox kurz Stromlos macht ...



[Andreas1969]

Einmal wackeln am Abgang des weißen Antennenkabels rechts unten aus dem Hausanschlusskasten - und das Bild sieht so aus:

Na, dann setz das Kabel neu ab und schließ es wieder an :winken:



[robbe]

Wenn du es hinkriegst, einmal das Kabel neu im Kasten anschliesen, oder zumindest mal ein Bild in Nahaufnahme von der Kabelaufnahme machen.



[Bastler]

Ist es eigentlich normal, dass die Techniker den 2 ...4 Kreuzschlitzschrauben, mit der sie die Lochblechplatte an der Wand festdübeln nachher mit einem Bohrer den Kreuzschlitz aus dem Schraubenkopf fast vollständig ausbohren?
Bei mir waren es zwei Schrauben - auf dem Foto kann man den oberen misshandelten Schraubenkopf noch so gerade erkennen - das ist definitiv kein Schaden, der von einem Akkuschrauberbit verursacht wurde ...

Falscher Bit im Akkuschrauber in Kombination mit Billig-Nageldübeln (von denen ich eh nichts halte, auch in teuer nicht), oder Techniker, der seinen Hammerbohrer mit abgeschalteter Bohrfunktion zum "Einhämmern" der Nageldübel nimmt, gerne auch in nicht tief genug gebohrte Löcher...
Alles schon (täglich!) gesehen...


Hast du eigentlich schon mal den ÜP aufgemacht und nachgesehen, ob die Schrauben dort alle fest sind, oder ob der Innenleiter vom abgehenden oder kommenden Kabel nicht hinter der Klemme statt in der Klemme sind (das ist der absolut typischste Fehler bei den UM-Sub-Installationen, schon von Anfang an)?



[MartinP_Do]

Kann man die stufenweisen Absetzmaße für Koaxialkabel an Cablecon Kompressionsstecker verwenden für das Absetzen im Hausanschlusskasten, oder muss man da z.b. mit dem Teppichmesser anders absetzen?

Foto mache ich



[Andreas1969]

Kann man die stufenweisen Absetzmaße für Koaxialkabel an Cablecon Kompressionsstecker verwenden für das Absetzen im Hausanschlusskasten, oder muss man da z.b. mit dem Teppichmesser anders absetzen?

Foto mache ich

Das macht man nach Gefühl :winken:
Klemme im HÜP anschauen und passend absetzen :kiss:

Schau mal auf den Deckel, eventuell sind da die Absetzmaße abgebildet :zwinker:



[MartinP_Do]

Selbst gefunden:
http://shop.antenne-holm.de/media/pdf/d1/b6/54/520370.pdf

14 mm für den Innenleiter, dann für weitere 16 mm den Kunststoffmantel entfernen ...
Interessant ist, dass laut der verlinkten Anleitung bei "Außenleiterdurchmessern" von weniger, als 5 mm der Schirm umzuschlagen ist ... da da ein gelber Cablecon-Stecker mit 4,9 mm gepasst hat, könnte das schon die Probleme erklären wenn das damals falsch gemacht worden ist ...



[Andreas1969]

Interessant ist, dass laut der verlinkten Anleitung bei "Außenleiterdurchmessern" von weniger, als 5 mm der Schirm umzuschlagen ist

Nicht ist, sondern muß :streber:
Die Schirmklemme im HÜP nimmt nämlich keine dünneren Durchmesser formschlüssig auf, dann ist der Schirm nicht sauber kontaktiert.



[MartinP_Do]

So, jetzt läuft der Hausanschluss wieder mit einem neuen Kabel zwischen Hausanschluss und doppeltem Trennglied.

Ein paar Fotos:

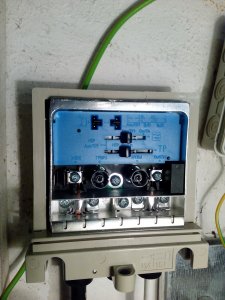

Hausanschluss von innen:

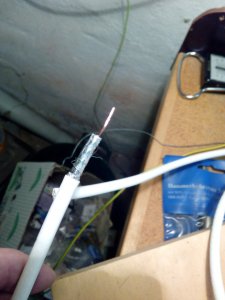

altes Kabel:

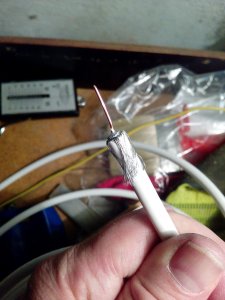

neues Kabel:


Das war eine ganz schöne Fummelei: Zum Einen hatte der Techniker dem Blechformteil zum Klemmen des Kabels eine "Delle" verpasst, um den zu geringen Dielektrikumsdurchmesser zu kompensieren. Zum Anderen war es eine ganz schöne Fummelei, das Schirmgeflecht schön glatt nach hinten zu klappen, ohne einen Kurzschluss mit der Seele zu fabrizieren. Einen zweiten Versuch habe ich gebraucht .... da es ja nicht reicht, dass das Schirmgeflecht VOR dem Einführen in den Hausanschlusskasten eine chicke Frisur hat ...



[robbe]

Der Außenmantel war natürlich viel zu weit abisoliert. Ihn garnicht abzuisolieren ist allerdings auch nicht ganz richtig. Die Maße stehen ja sogar auf dem ÜP.
14mm komplett bis auf den Innenleiter abisolieren. 16mm des Außenmantels abisolieren und die darunterliegende Schirmung zurückklappen.



[MartinP_Do]

Nachtrag:
Meine Schieblehre sagt, dass das Kabel (Aufdruck: CATV - 2014 - 14146 - TFC - CU/TC - SERIES 06) einen Durchmesser über dem aufgeklebten Folienschirm von ca 4,8 mm hat.

Der Techniker hat das Kabel so weit in den Cablecon Stecker hereingewürgt, dass das Dielektrikum aus dem festen Teil des Stecker ca 1 mm herausschaut ... da bin ich mir auch nicht ganz sicher, ob das korrekt ist ...



[MartinP_Do]

Der Außenmantel war natürlich viel zu weit abisoliert. Ihn garnicht abzuisolieren ist allerdings auch nicht ganz richtig. Die Maße stehen ja sogar auf dem ÜP.
14mm komplett bis auf den Innenleiter abisolieren. 16mm des Außenmantels abisolieren und die darunterliegende Schirmung zurückklappen.

Die Anleitung ist da nicht eindeutig. Ich habe das so verstanden, dass diese Maße nur für ausreichend dicke Kabel gelten, und bei dünneren Kabeln nur die 14 mm abisoliert werden sollen, und der Mantel dann für ausreichend Dicke für das darübergeschlagene Geflecht sorgt ...

... deren Aussenleiterdurchmesser kleiner als 5mm ist, so muss der Schirm für korrekten Sitz umgeschlagen werden ...



[robbe]

Der Techniker hat das Kabel so weit in den Cablecon Stecker hereingewürgt, dass das Dielektrikum aus dem festen Teil des Stecker ca 1 mm herausschaut ... da bin ich mir auch nicht ganz sicher, ob das korrekt ist ...

Wenn du die Hausanlagen untersucht, wirst du zig Dinge finden, die nicht in Ordung sind und das an 95% aller Anlage. Das mag am Zeitdruck der Techniker liegen, daran das sie keinen Bock haben, oder daran dass es einfach größtenteils umgeschulte oder komplett ungelernte Leute sind, die von dem was sie da machen, maximal oberflächlich Ahnung haben.

Die Anleitung ist da nicht eindeutig. Ich habe das so verstanden, dass diese Maße nur für ausreichend dicke Kabel gelten, und bei dünneren Kabeln nur die 14 mm abisoliert werden sollen, und der Mantel dann für ausreichend Dicke für das darübergeschlagene Geflecht sorgt ...

... deren Aussenleiterdurchmesser kleiner als 5mm ist, so muss der Schirm für korrekten Sitz umgeschlagen werden ...

Wenn du nur die vorderen 14mm abisolierst, hast du eigentlich garnichts zum Umklappen, da die Abschirmung mit abisoliert wird. Heißt du musst immer die 16mm Ummantelung mit abisolieren und dort bei Bedarf den Schirm nach hinten klappen.



[MartinP_Do]

Ich habe vorsichtig nur den Mantel mit einem Teppichmesser ca 20 mm abisoliert, das Geflecht "gekämmt" und umgeklappt, dann das Dielektrikum auch mit dem Teppichmesser vorsichtig abgetrennt, den Mittelleiter auf 14 mm gekürzt und hatte so als Endprodukt dies:

Habe jetzt auch noch einmal am Kabelabgang vom Hausanschlusskasten gewackelt, keine unkorrigierbaren Fehler hinzugekommen ...
Ich bin mal forsch, und setze den "Gelöst" Haken ...



[robbe]

Bis zum Innenleiter runter abzuisolieren, dabei aber den Schirm stehen zu lassen, ist fachlich immer falsch. Beim abisolieren bis zum Innenleiter wird immer alles abisoliert, schon alleine damit garnicht erst die Gefahr besteht, das sich Drähtchen vom Geflecht um den Innenleiter wickeln könnten.



[MartinP_Do]

Bis zum Innenleiter runter abzuosolieren, dabei aber den Schirm stehen zu lassen, ist fachlich immer falsch. Beim abisolieren bis zum Innenleiter wird immer alles abisoliert, schon alleine damit garnicht erst die Gefahr besteht, das sich Drähtchen vom Geflecht um den Innenleiter wickeln könnten.

Die "Anschläge" in der Klemmvorrichtung verhindern das Einführen bis zu einer Tiefe, dass das umgeschlagene Geflecht noch von der Schirm-Klemme beim Zuschrauben erfasst wird, wenn man wirklich 16 mm in der zweiten Stufe abmantelt und umklappt ...
Wahrscheinlich ist die sicherste Variante, einfach kein so dünnes Kabel an dieser Stelle einzusetzen ...

Muss man eben einen zweite Kompressionsstecker-Größe und Kabelsorte mitführen, wenn das dickere Kabel zu teuer oder sperrig für die Zuleitung zur MMD ist ...



[robbe]

Das verwendete Kabel (RG6) ist seit jeher das absolute Standardinstallationskabel, man muss halt nur damit umgehen können.

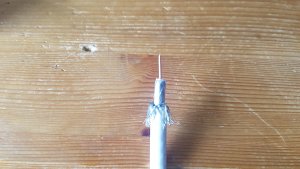

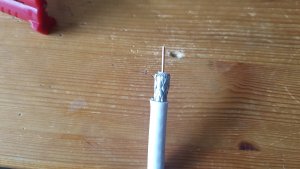

Du hast aber Recht. Ich hab grad, zugegebenermaßen zum ersten Mal, das Kabel nach den vorgegeben Längen abisoliert und muss sagen, 14/16 ist viel zu viel, da macht das umklappen garkeinen Sinn mehr. Bei meinem üblichen Augenmaß sinds etwas 12/12mm und sieht folgendermaßen aus:



[MartinP_Do]

Ich lasse das jetzt aber so .... "never change a running System "

Die Werte sind recht gut,
Downstream MSE zwischen -36,4 und -37,6 dB, Pegel zwischen - 1,7 und +3,1 dBmV, Korrigierbare Fehler maximal 42, Im Schnitt vielleicht 10 pro Kanal, nach 2:30

Upstream Pegel zwischen 47 und 48,8 dB, alle 5 Kanäle 64QAM



[Hemapri]

Das Bild vom abgesetzten Ende sieht jetzt auch gut aus. Schalte aber den Filter am ÜP wieder aus, sonst bekommst du Probleme mit den Rückwegkanälen.

MfG



[MartinP_Do]

Das Bild vom abgesetzten Ende sieht jetzt auch gut aus. Schalte aber den Filter am ÜP wieder aus, sonst bekommst du Probleme mit den Rückwegkanälen.

MfG

Das habe ich genauso vorgefunden, als ich den ÜP (erstmalig) geöffnet habe ...

Was ist denn die korrekte Stellung?



[robbe]

Ist alles Richtig, er meinte wahrscheinlich mein Bild.



[Bastler]

Die 14/16 gelten für das ankommende Kabel, als für das nkx oder ikx, nicht für das Koax am Ausgang!

Der Schalter für den Filter steht bei Martin korrekt (mitte).



[robbe]

Ja jetzt wo du's sagst, logisch. Hab das UM Gedöns wohl schon etwas verdrängt....



[MartinP_Do]

Die 14/16 gelten für das ankommende Kabel, als für das nkx oder ikx, nicht für das Koax am Ausgang!

Der Schalter für den Filter steht bei Martin korrekt (mitte).

In der Montageanleitung steht, dass die Maße für beide Kabel gelten ...

http://shop.antenne-holm.de/media/pdf/d1/b6/54/520370.pdf


Wenn man genau hinschaut, ist es sogar ins Gehäuse direkt über dem Kabelauslass eingeprägt ...
