Unitymedia WLAN Relais findet WLAN Netz der Connect box nicht

[Buscape23]

Hallo zusammen,

ich habe mir diese Woche folgendes WLAN Relais gekauft.

https://www.antratek.de/wifi-esp32-module-with-4-relays-2-inputs
https://www.robotshop.com/media/files/content/d/dev/pdf/esp32lr42-wifi-4-x-16a-relays-datasheet.pdf

Nun findet es nicht mein WLAN Netz von der Connect box. Sondern nur ein Standard Netzwerk namens "Workshop"

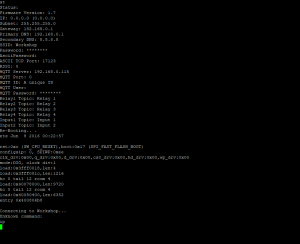

Laut dem Lieferanten ist der Gateway falsch: Statt 182 sollte es 192 sein. Siehe Screenshot



Nun bin ich kein Netzwerkexperte und habe kein Plan ob ich den an der Connect box ändern kann, ob ich einen Switch benötige, oder ob es doch an dem WLAN Relais liegt.

Wäre für eine Unterstützung sehr dankbar.

Mit freundlichen Grüßen

Patrick



[#DiRK]

So, wie ich die Anleitung lese, musst Du das Teil erst konfigurieren.

Configuration
The ESP32LR42 is configured by connecting a USB cable to your PC and running a terminal program.
PuTTY is a good option if you don’t have any other preferences.
The serial port should be set to 115200 baud, 8 bit, 1 stop, no parity, no flow control.

Dann kannst Du alle Parameter und inbesondere mittels "SS" das WLAN Deiner ConnectBox einstellen

SS This sets the SSID.
The SSID is the public name of your WIFI network Enter your WIFI’s SSID here.
SS “Devantech”
OK. Saved SSID: Devantech



[MartinP_Do]

Ich hatte auch Probleme mit meiner ESP8266 Relais Hardware ...
Die Kiste beherrschte zwei Betriebsarten
1) Ein eigenes WLAN aufspannen
2) In einem Access-Point einbuchen


(1) ist der Lieferzustand. Mit irgendwelchem Voodoo mit einer Smartphone App (Die WLAN SSID u. Ä, überträgt das Smartphone unverschlüsselt über Modulation des WLAN-Signals an das ESP-Board, und das stellt sich dann irgendwie auf (2) um ...
Das ESP8266 Board hat keinen integrierten USB-Port, sondern man kann mit einem externen USB-Dongle seriell auf das "ESP01" Board.

So ein Ding habe ich nachbestellt, und dann seriell die Einstellungen vorgenommen ...

Nach der Anleitung von hier hat es nicht funktioniert:

https://de.manuals.plus/lc/lc-5v-2-kanal-wifi-relaismodul-esp01-handbuch

Vorarbeit: 5V DC Adapter, Anschluss an IN + und IN- Installieren der APP „EspTouch_Demo“ auf Ihrem Android-Telefon ， Sie wird zum Konfigurieren des Kennworts für ESP-01 verwendet, wenn Sie den Arbeitsmodus 2 zum ersten Mal verwenden



[Buscape23]

Hallo Dirk, Hallo Martin,

vielen Dank für eure Unterstützung. Das Relais funktioniert nun einwandfrei. Der Fehler saß wie so oft vor dem Bildschirm.
Ich habe nur den Befehl SS gesendet, in der Erwartung, dass ich die verfügbaren Netzwerke zurück bekomme. Man sollte aber SS "Dein WLAN NETZ" senden. Dann war es relativ easy. Das Relais ist auf jeden Fall zu empfehlen. Schaltet sehr zügig.

Danke und schönes Wochenende



[MartinP_Do]

Ich habe meines für den Ersatz einer heruntergefallenen Fernbedienung für den Garagentorantrieb gekauft.
Die neue Fernbedienung hätte 40 € gekostet. Die Box hängt in einer Aufputzdose hinter der Tür zum Abgang in den Keller. Da war vorher schon ein Taster für das Garagentor. Der Relais-Ausgang ist nun parallelgeschaltet zum Taster. Nach einem Reboot der Fritzbox findet die Box manchmal nicht selbsttätig ins WLAN zurück. Da hilft dann nur Stecker ziehen ...

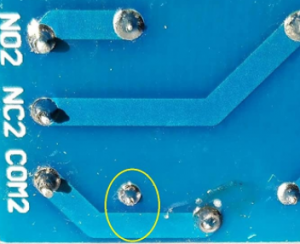

Für den Einsatz an Netzspannung wäre die Leiterplatte nur bedingt geeignet - die Abstände zwischen einigen spannungsführenden Leiterbahnen sind nicht so ganz Normkonform ...
Aber da das Board bis auf die Zuleitung vom Steckernetzteil und die geschalteten Leiter keine Verbindungen nach außen hat, ist das ggfs. nicht ganz so gefährlich ...
