Unitymedia TC4400 Hardware Hacks

[noctarius]

Hier mal ein Thread um alles rund ums Hardware-Hacking für das TC4400 zusammenzufassen.



[noctarius]

Und ich hab gerade RG1 bestückt, was schwer ging, da das Rastermaß kleiner als 2,54mm ist.. Da ich nichts anderes da hatte, musste ich also mit einem Skalpel zuschneiden.. nur bei "BBS" ist er 2,54mm.

Wie dem auch sei: RG1 schweigt bei mir. :kratz:

Hast mal gemessen, ob da überhaupt was anliegt? Vielleicht Pin-Reihenfolge anders? Und was ist mit RG_1 und CM?



[sch4kal]

RG_1 ist der UART des Bootloaders, gibt allerdings nicht viel zu sehen.

Hier der Beitrag von y0r

Ich habe gute und schlechte Nachrichten!
Die gute: Ich habe das serielle Interface gefunden.
Die schlechte: getty wird wohl nach dem Kernelboot deaktiviert.
Standardmäßig ist als Geschwindigkeit 115200 aktiv. Natürlich habe ich auch andere ausprobiert nachdem keine Meldungen mehr erschienen, was aber nichts half.
GND ist Pin 2, RX, 3 und TX 4 von RG1. (von rechts gelesen)
Was CM ist weiß ich nicht. RG2 könnte vielleicht noch interessant sein. Da dort jedoch kein Stecker aufgelötet war, habe ich es dann gelassen.

Andreas, vielleicht willst du...?

Fotos: https://imgur.com/a/7kBAt

PS: Ohne zu fluchen lässt sich das Ding nicht öffnen. Furchtbar! Das Siegel lässt sich jedoch wunderbar mit einem Fön und Pinzette/Teppichmesser entfernen und wieder anbringen.



[noctarius]

RG_1 ist der UART des Bootloaders, gibt allerdings nicht viel zu sehen.

Naja geht so. Hat da schon wer geschaut wegen Commands um ein anderes Firmware Image aufzuspielen? Hat der einen Custom Bootloader? Ist es ein UBoot Derivat? Läuft das nicht in einem Hypervisor, dann ist auf RG_1 vielleicht mehr als nur der reine Bootloader

Disclaimer: Alles nur Vermutungen meinerseits, hab meine TC4400 ja noch nicht!



[sch4kal]

RG_1 ist der UART des Bootloaders, gibt allerdings nicht viel zu sehen.

Naja geht so. Hat da schon wer geschaut wegen Commands um ein anderes Firmware Image aufzuspielen? Hat der einen Custom Bootloader? Ist es ein UBoot Derivat? Läuft das nicht in einem Hypervisor, dann ist auf RG_1 vielleicht mehr als nur der reine Bootloader

Disclaimer: Alles nur Vermutungen meinerseits, hab meine TC4400 ja noch nicht!

Siehe oben



[der-tim]

Gemessen hatte ich vorher, Spannung lief, hab das gerade noch mal geprüft, und ja, ist auch mit der Steckerleiste noch so.
Mit der Verkabelung habe ich auch bereits gespielt, ohne Erfolg.

RG_1 ist noch nicht bestückt, CM ist bisher nur freigelegt (also das Lötzinn, das ab Werk dran ist, ist entfernt).

Generell ist das extrem Mühselig erst mal das Lötzinn rauszukriegen. Mit Sauger und 30W Ersa Lötkolben hab ich für die zwei Ports gefühlt ewig gebraucht. Deswegen habe ich RG_1 bis jetzt auch in Ruhe gelassen..



[Andreas1969]

Ich bin ja immer noch der Meinung, dass das Einlöten der USB Buchse zum Erfolg führt.
Wenn ich das in der FW richtig deute, flasht das TC4400 die FW vom Stick automatisch.



[noctarius]

Falls es bis dahin keiner gemacht hat, ich denke ich hab noch eine passende rumliegen und würde die dann einlöten, wenn mein Modem da ist

Andernfalls mal Hacker-Treff bei Conrad in DUS ;-)



[Andreas1969]

Falls es bis dahin keiner gemacht hat, ich denke ich hab noch eine passende rumliegen und würde die dann einlöten, wenn mein Modem da ist

Andernfalls mal Hacker-Treff bei Conrad in DUS ;-)

Suppi :super:



[der-tim]

@noctarius: das könnte man tatsächlich mal machen, aber beim Conrad?
Bei mir hörts an diesem Punkt ehrlich gesagt auf, ich glaube halt, dass mein Board nackter ist, als der Vergleich:

Als Beispiel an RG_1 der bei mir ja auch nichts ausspuckt:
y0r: https://i.imgur.com/YjGk2GL.jpg
meins: https://i.imgur.com/hNiC6EQ.jpg



[noctarius]

Bei Conrad nur, weil ich da eh was abholen muss ;-)

Ist doch beiden Boards nichts drauf? Nur bei y0r war vermutlich mal was eingelötet oder vorgesehen (zu dem Zeitpunkt), daher keine blanken Lötpunkte.



[der-tim]

Wie gesagt, ich bin ab dem Punkt auch etwas ratlos :/ Es macht mir bloß den Eindruck.

Vielleicht kann ich mich später noch mal aufraffen und setze mich an RG_1 und CM, vermutlich werde ich dann aber faul sein und die Kabel direkt von oben aufsetzen.



[y0r]

Ich bin ja immer noch der Meinung, dass das Einlöten der USB Buchse zum Erfolg führt.
Wenn ich das in der FW richtig deute, flasht das TC4400 die FW vom Stick automatisch.

Da wird vermutlich leider nicht nur die Buchse fehlen, sondern auch das passende "Zubehör" wie Widerstände etc.



[noctarius]

Meistens fehlt bei sowas nur die Buchse. Ich hatte erst ganz wenige Geräte wo sämtliche Teile dahinter fehlten. Einfach schon, weil die eventuell irgendwann eine neue Zertifizierung brauchst. Mit der fehlenden Buchse hast du relativ viele Leute schon abgehangen (gerade bei SMT). Ich hoffe das mein Modem morgen kommt, dann kann ich mal schauen



[y0r]

Meistens fehlt bei sowas nur die Buchse. Ich hatte erst ganz wenige Geräte wo sämtliche Teile dahinter fehlten. Einfach schon, weil die eventuell irgendwann eine neue Zertifizierung brauchst. Mit der fehlenden Buchse hast du relativ viele Leute schon abgehangen (gerade bei SMT). Ich hoffe das mein Modem morgen kommt, dann kann ich mal schauen

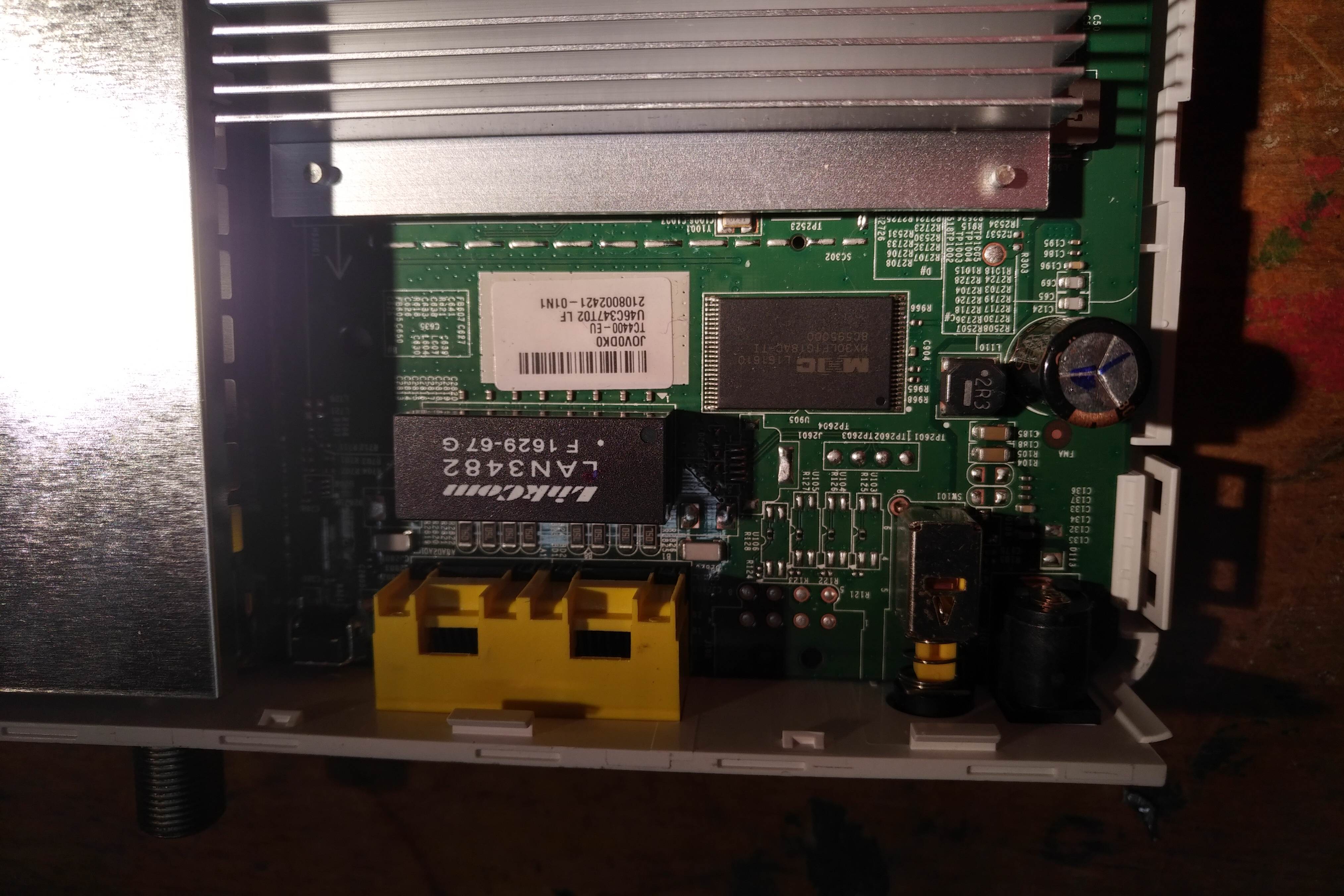

Möchte deine Euphorie nicht bremsen aber schau dir mal die Pads hinter der Einbaustelle neben den RJ45 Buchsen an.



[noctarius]

Mähhh du könntest Recht haben ... wer tut sowas? oO



[0rko]

Ich glaube ihr habt die falschen Pins im Blick.

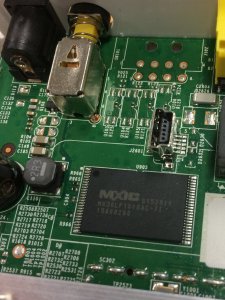

[noctarius]

Interessant, dass da bei die ein Micro-USB Port aufgelötet ist. Ich hätte jetzt auch die freien Pads zum Gehäuse hin versucht, aber stimmt USB hat ja nur 4 (bzw 5) Kontakte. Ist dann vermutlich ein weiterer Ethernet Port oder so. Den SMD Micro-USB löten wird pfui ;-)

Hast du mal versucht, was passiert wenn du den USB Anschluss an den PC steckst?



[0rko]

Das habe ich nicht versucht. Er dient als Host und nicht als Client. Der Port dient dazu, den USB Speicherstick (Inhalt: Linux-Kernel, Init-Scripts, Firmware-Files (CM, RG)) anzuschließen. Also einfach nur das normale Firmware-File auf den USB Speicherstick ablegen hilft nicht.

An den korrekten Linux-Kernel komme ich nicht ran. Dann könnte man sich ganz einfach einen Boot-Stick für das Firmware-Update erstellen.



[noctarius]

Wie ich feststellen muss ist das Problem auch fast eher eine passende Buchse zu finden



[y0r]

Bekommst du den nicht aus dem IMG/BIN File extrahiert? AFAIK ist es nur signiert aber nicht verschlüsselt?!



[y0r]

Wie ich feststellen muss ist das Problem auch fast eher eine passende Buchse zu finden

Selbst wenn du so eine Buchse nicht findest, könntest du auch die Drähtchen anlöten und eine x beliebige Buchse anlöten und diese ans Gehäuse montieren. Dann müsstest bei zukünftigen Updates nicht einmal mehr die Kiste öffnen.



[noctarius]

Selbst wenn du so eine Buchse nicht findest, könntest du auch die Drähtchen anlöten und eine x beliebige Buchse anbringen und diese ans Gehäuse montieren. Dann müsstest bei zukünftigen Updates nicht einmal mehr die Kiste öffnen.

Jo kann man, dann würde ich aber eher direkt ein USB-Kabel anlöten (sowas hier https://www.voelkner.de/products/968487/BKL-Electronic-USB-A-Kupplung-2.0-mit-offenem-Kabelende-Kupplung-gerade-USB-A-Kupplung-2.0-Inhalt.html)



[0rko]

Wie ich feststellen muss ist das Problem auch fast eher eine passende Buchse zu finden

Das kommt dem Bauteil am nächsten:

https://de.aliexpress.com/item/1000pcs-lot-Connector-Mini-USB-Plug-B-Type-SMT-Male-Connector-Port-90-Degree-Mini-USB/32340065871.html

Die Kontakte dann um 90grad biegen und die 'Masse-Ohren' mit der Zange kürzen.

Bekommst du den nicht aus dem IMG/BIN File extrahiert? AFAIK ist es nur signiert aber nicht verschlüsselt?!

Nein, der passt nicht.

Ich glaube ein READ/WRITE über den SPI-Flash-Baustein könnte da einfacher sein.



[y0r]

Nein, der passt nicht.

Ich glaube ein READ/WRITE über den SPI-Flash-Baustein könnte da einfacher sein.

Der Backstein kommt näher...
