Unitymedia Auslastung des eigenen Segments ansehen (reloaded)

[sparkie]

wieso inhomogen? Du müsstest die '-d 1' Option hinzufügen um die Verteilung der Last auf die einzelnen Frequenzen besser erkennen zu können. Ich frage mich sowieso warum diese Option nicht häufiger genutzt wird. Im Default Mode (den ich aus Kompatibilitätsgründen beibehalten habe) sieht man ja nix

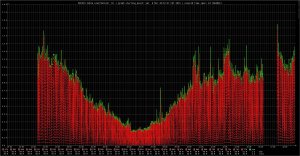

mit '-d 1':



[bliblablubbe]

Hallo,

habe jetzt auch ein Setup laufen mit 3 XBOX Tunern. Die gabs wirklich sehr günstig bei amzn: https://www.amazon.de/gp/product/B0174G58B8.
Mit den Hinweisen hier auf die Firware war eigentlich alles plug and play.
Auf dem Pi1 mit nur 512 MB RAM habe ich bei einer Woche Aufzeichnungszeit die Auflösung auf 60s verringert.

Ich hänge in einem Segment mit 31 DOCSIS3.0 Kanälen (die ich alle auswerte). Und es gibt auch DOCSIS 3.1 im downstream und upstream.
Genauer mit dem Anschluss beschäftige ich mich eigentlich wegen dauernden Abbrüchen (es wird ein Störer vermutet).
Wer das Leiden sehen möchte:
https://forum.vodafone.de/t5/Störun...-Fritzbox-6591-Leihgerät-langsame/m-p/2560802

Vielen Dank an die Leute hier für das Bereitstellen der Tools und die gute Anleitung (den Hinweis auf die XBOX Tuner und die nötige Firmware könnte man noch in das Tutorial aufnehmen).



[why_]

Und da ich den tc4400_exporter schon mit Prometheus und Grafana visualisiere, stellt sich mir die Frage, ob jemand den CableLoadMonitor auch schon in Prometheus und Grafana integriert hat?

Da wäre ich auch sehr interessiert dran. Hast du in die Richtung irgendwas finden können?



[__QT__]

Nein, bisher kein Fortschritt, ich habe aber auch aktuell (aus persönlichen Gründen) keinerlei Zeit gehabt, mich um irgendwas zu kümmern.



[umffm]

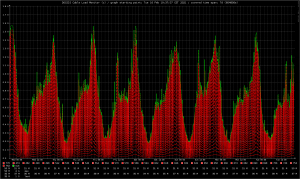

Hier ist die Auslastung bei mir.



[__QT__]

Setup laufen mit 3 XBOX Tunern

Wie machst Du das denn? Hast Du mehrere Kabeldosen, wo Du die Tuner ansteckst, ob nutzt Du hierfür eine Art "Switch" dazwischen? Und welcher Vorteil hat die Nutzung von mehr als 1 Tuner?



[millen]

Er brauch mit 3 Tunern nur ein 1 Drittel der Zeit für eine "Runde" durch alle Frequenzen.



[Soldierofoc]

Im Beitrag #746 habe ich auch die notwendigen Teile/Liste verlinkt um 3 Tuner an einer Kabeldose zu betreiben



[Holzlenkrad]

Allerdings scheint es zumindest in der Version von dvbtune, die Raspberry OS verwendet eine Limitierung auf 4 Tuner zu geben. Und die ist auch dann erreicht, wenn man das Ding z.B. zusätzlich als DVR oder so verwendet.

Siehe:
https://www.unitymediaforum.de/threads/37095/post-467712
https://www.unitymediaforum.de/threads/37095/post-474500

Leider ist no_sleep hier nicht mehr aktiv. Vielleicht kann mir jemand bei meinem Problem weiter helfen?

Bei 3,91€ pro Tuner konnte ich einfach nicht umher, mir noch 3 weitere zu kaufen



[why_]

Könnte man davon mehrere an einem USB hub betreiben oder würde denen vorher die Bandbreite ausgehen? Ich denke mir halt das da maximal 55 mbit/s pro stick zusammen kommen können und es gehen sollte, aber Theorie und Praxis sind ja immer so eine Sache.
@Holzlenkrad wie sind die bei dir verbunden?



[Holzlenkrad]

Könnte man davon mehrere an einem USB hub betreiben oder würde denen vorher die Bandbreite ausgehen? Ich denke mir halt das da maximal 55 mbit/s pro stick zusammen kommen können und es gehen sollte, aber Theorie und Praxis sind ja immer so eine Sache.
@Holzlenkrad wie sind die bei dir verbunden?

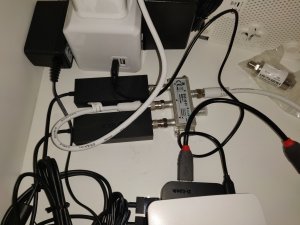

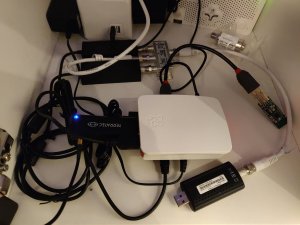

Mein Setup habe ich mal im Anhang hinzugefügt.
Unter dem Raspberry Pi liegt noch ein 4x USB 2.0 Hub.
Nicht angeschlossen ist derzeit der ungeliebte WinTV-Stick, weil der sich als instabil erwiesen hat. Vielleicht taugt der noch fürn DVR, oder für einen fixen Kanal, wenn wir es wirklich mal schaffen, Modemregistrierungen auszulesen.

Das ganze habe ich an einem 4x Verteiler angeschlossen, Typenbezeichnung sollte lesbar sein. Und dazu kauft man halt ein kleines Sortiment F-Stecker/Koax-Buchsen-Adapter.

Dein Punkt mit der maximalen Geschwindigkeit ist ein wichtiger, daran habe ich noch gar nicht gedacht. Netto schafft USB 2.0 soweit ich weiß 280 MBit/s, insofern sollten eigentlich vier Sticks noch möglich sein, ohne dass es Messfehler gibt. Wie genau man das validieren kann, weiß ich noch nicht, denn die Messfehler dürften ja erst bei höherer Auslastung auftreten. Ansonsten muss man auch noch berücksichtigen, dass der Raspberry wohl intern auch noch einen Hub hat.



[bliblablubbe]

Habe über einen zweiten Account nochmal 3 XBOX Tuner inkl Versand für ca 15€ geschossen und einen 8-fach Verteiler. Werde mal berichten, ob ich Probleme mit 6 in parallel und der Messgenauigkeit der Bandbreite bei einem PI1 sehe. Ich brauche dann zwei USB hubs. Wie die beiden USB ports des PI1 intern angebunden sind, weiß ich aber nicht.

Wird der Datenstrom denn wirklich übertragen und analysiert oder nur ein Wert des Tuners ausgelesen? Ich denke, dass der PI sonst auch irgendwann eine Limitierung für die Verarbeitung darstellen könnte.



[bliblablubbe]

Ich kriege den PI1 mit 3 Tunern und zusätzlicher CPU Last dazu deutlich geringere Werte zu messen. Die Systemauslastung scheint also die Messung deutlich zu beeinflussen. Bin nicht so tief in der Thematik, aber gibt es eine Möglichkeit Festzustellen, ob der Datenstrom wirklich vollständig ausgewertet worden ist? Evtl enthalten die Nachrichten eine Sequenznummer oder ähnliches?



[Holzlenkrad]

Du müsstest dafür mal in den untiefen der Logfiles gucken, ob da irgendwas auffällige steht.

Also ich kann bei mir durch folgende zwei Dinge gucken, ob die Messung stimmt: Zum einen wird min. jeden zweiten Tag die Leitung komplett ausgelastet, es müssten dann also ziemlich genau 1,55 GBit/s gemessen werden, wenn alles richtig ist. Und zum anderen kannst du auch selbst mal ordentlich Last auf die Leitung bringen und dann gucken, ob dein Download entsprechend der Geschwindigkeit in der Grafik erscheint. Das geht aber natürlich nur, wenn dein Modem kein DOCSIS 3.1 Kanal verwendet, da der nicht mitgemessen wird.

Allerdings ist der Raspberry Pi 1 natürlich schon echt lahm, wir verwenden ich denke ich alle die Version 3 oder 4...



[bliblablubbe]

So, nun hab ich 6 XBOX Receiver an zwei USB Hubs am PI1. Wenn ich mehr als 4 nutzen möchte werden Fehler geschmissen.
Ist das eine Limitierung vom PI(1)?

mit 4 sehe ich die 1.55 GBit/s auf den 31 Kanälen, wenn ich nichts parallel an Last erzeuge.

Kann die Tage mal nen PI3 stattdessen nutzen oder nen richtigen Rechner einrichten. Den PI1 hatte ich halt noch ungenutzt rumfliegen.



[Holzlenkrad]

So, nun hab ich 6 XBOX Receiver an zwei USB Hubs am PI1. Wenn ich mehr als 4 nutzen möchte werden Fehler geschmissen.
Ist das eine Limitierung vom PI(1)?

Das ist zumindest eine Limitierung der Software vom Raspberry Pi. Ich hatte da gerade erst hier etwas dazu geschrieben:
https://www.unitymediaforum.de/threads/37095/post-481844

Da habe ich sogar die entsprechende Stelle im Source Code verlinkt. Weiter weiß ich aber nicht.



[Soldierofoc]

Bin übrigens mit meinem damaligen "Bug" (war nicht wirklich einer ) weitergekommen (siehe Beitrag). Es ging einfach irgendwann nicht mehr "weiter" mit dem Scan, als ob es eingefroren ist. Ubuntu 20.04 hat zumindest eine Fehlermeldung mit "Sleep" ausgegeben im Vergleich zu Ubuntu 18 (noch im Screenshot zu sehen).

Geholfen hat schlussendlich die Tuner bzw. USB IDs vom Autosuspend auszuschließen. Darauf hätte ich auch früher kommen können.

https://koen.vervloesem.eu/blog/disable-usb-autosuspend-for-specific-devices/



[Mr.Goodcat]

Das ist zumindest eine Limitierung der Software vom Raspberry Pi. Ich hatte da gerade erst hier etwas dazu geschrieben:
https://www.unitymediaforum.de/threads/37095/post-481844

Da habe ich sogar die entsprechende Stelle im Source Code verlinkt. Weiter weiß ich aber nicht.

Auf einer x86-Box musste man nur den Code aus dem Git ziehen, in der dvbtune.c ein "#include <stdint.h>" ergänzen, make ausführen und das resultierende dvbtune über das bestehene schreiben (/usr/bin/dvbtune). Läuft hier sowei rund unter Ubuntu.



[mulder77]

Hi, ich liebäugle nach langer Zeit wieder Internet über Kabel zu beziehen.
Ich würde vorab schauen wollen, wie stark mein Segment ausgelastet ist. Dafür würde doch ein einfacher Tuner reichen (XBOX), oder ist das DOCSIS-Model 4400 zwingend notwendig? Woher wüsste ich, welche Kanäle ich bei mir im Ort scannen soll?
Wie ist es mit DOCSIS 3.1? Würde die Auslastung auch gemessen?



[Mr.Goodcat]

Hi, ich liebäugle nach langer Zeit wieder Internet über Kabel zu beziehen.
Ich würde vorab schauen wollen, wie stark mein Segment ausgelastet ist. Dafür würde doch ein einfacher Tuner reichen (XBOX), oder ist das DOCSIS-Model 4400 zwingend notwendig? Woher wüsste ich, welche Kanäle ich bei mir im Ort scannen soll?
Wie ist es mit DOCSIS 3.1? Würde die Auslastung auch gemessen?

Es geht auch ohne TC4400 da man dem Tool die Frequenzen manuell übergeben kann.
DOCSIS 3.1 nutzt OFDMA, was nicht Teil der DVB-C Spezifikation ist. Somit wird dies nicht von TV-Sticks unterstützt. Hier wäre ggf. ein SDR mit entsprechender (bisher nicht verfügbarer) Software nötig.



[Soldierofoc]

Wobei die Auslastung der Docsis 3.0 Kanäle oft schon ein gutes Indiz dafür ist....wenn hier dauerhaft 1,0-1,2Gbit "ausgelastet" sind, dann ist es schon recht kritisch.



[mulder77]

Ich danke für eure Hinweise.
Wie würde ich denn herausfinden, auf welchen Kanälen/Frequenzen ich hier scannen muss?

Wenn ich einen aktuellen Business-Tarif mit 500/50 buche, lande ich dann vornehmlich noch auf DOCSIS-3.0-Kanälen oder wird 3.1 schon genutzt?



[boba]

Die bei mir funktionierende Kommandozeile für CableLoadMonitor mit dem Microsoft xbox Tuner sieht so aus:

./CableLoadMonitor -f 474:482:490:498:522:530:538:546:554:562:570:578:586:594:602:618:626:634:642:650:658:666:674:682:690:698:706:746:754:762:770 -n 1 -m 1

Da siehst du auch alle 31 docsis 3.0 Frequenzen, die von Vodafone West (ex Unitymedia) verwendet werden. Nimm die Frequenzen einfach, die Wahrscheinlichkeit ist hoch, dass die bei dir ebenfalls alle genau so verfügbar sind.

Wenn in deinem Segment die OFDM/OFDMA Kanäle von docsis 3.1 verfügbar sind, und du hast ein docsis 3.1 fähiges Modemgerät/Router, dann wird docsis 3.1 auch verwendet, ungeachtet deines gebuchten Tarifs. Du musst dir das mit docsis so vorstellen: Alle Modems am Segment können alle das Maximum an Datenübertragung, was aufgrund ihrer Hardware möglich ist. Der Tarif, der gebucht wird, sagt dem Modem, dass es aber nicht mehr als dem Tarif gemäß übertragen soll. Und das Modem hält sich dann daran. Das geschieht über eine Konfigurationsdatei, die nach dem Einbuchen ins Kabelnetz aufs Modem übertragen wird. Die Datei gibts erst, wenn das Modem vom Kabelprovider provisioniert worden ist, vorher gibts einen default-Übertragungsmodus von 1mbit oder so in der Gegend, der ausreicht um Verbindung mit dem Provisionierungsserver aufzunehmen, und der auch nicht ins Internet führt.



[mulder77]

Ok, damit werde ich mal anfangen.
Dass mit dem gesharten Medium und wie Bandbreite limitiert wird, ist mir soweit klar.
Ich hätte nur vermutet, dass man 3.1 vielleicht nur höheren Tarifen per Profil zuordnet, um eine gewisse Entzerrung zu gewährleisten.



[Holzlenkrad]

Nö, das würde in meinen Augen nicht so viel Sinn machen. Es geht ja darum, die eingeschränkten 3.0 Kanäle insgesamt zu entlasten.
Und ich behaupte mal, dass die meisten Leute, die 1 GBit/s gebucht haben im Monat nicht über 200 GB kommen, auf der anderen Seite auch Leute mit nur 200 MBit im Monat auf ein Terabyte kommen. (ich zb) Wäre ja dann ziemlich blöd, wenn man mich nicht den 3.1 Kanal nutzen ließe.

@Mr.Goodcat
Danke, werde ich mal ausprobieren. Auf dem Raspberry Pi sollte das Kompilieren ja wahrscheinlich auch einfach mit den Standard-Build-Tools funktionieren. Aber wieso fehlt dort die Integer Library? Ich hab sogar den Code gefunden, den Debian nutzt https://sources.debian.org/src/dvbtune/0.5.ds-1.1/dvbtune.c/ Der scheint aber noch mal ein ordentlich Stück älter zu sein...
