Unitymedia Technicolor TC4400 Docsis 3.1 Modem Info Thread

[floh667]

Da gibt es nichts zu beanstanden



[__QT__]

Nur 3 uncorrectables auf dem OFDM. Deine Leitung spielt definitiv in der Oberklasse mit



[muellameiste]

Super, gut zu wissen. Danke für das Feedback.



[floh667]

heute war unser OFDM kurze Zeit auf partial service, allerdings mit 31dB. Im Modem log war jedoch lustigerweise keinerlei Meldung verzeichnet. Nachdem er wieder als bonded angezeigt wurde, haben sich die Werte etwas stabilisiert und er bleibt seither zwischen 31 und 33,5 dB. Gestern hat er sogar mal 34,8dB erreicht und dabei kamen keine unkorregierbaren mehr rein.
Bin mal gespannt ob sie den Störer im Segment gefunden haben oder durch irgendwelches feintuning etwas erreichten.



[Edding]

mein OFDM hat teilweise nur 28db MER bei -8db power level wenns draussen warm ist .. läuft trotzdem mit der Vodafone-Station



[floh667]

Das ist die dunkle Magie des OFDMs. Bei manchen läuft er mit diesen oder besseren Werten grotten schlecht, bei uns hingegen trotz mittelmäßiger Werte an sich einwandfrei (kein Paketverlust oder Verbindungsabbrüche).
Es ist nur mein Technik affines Verlangen, dass er sauberer rein kommt



[MartinP_Do]

mein OFDM hat teilweise nur 28db MER bei -8db power level wenns draussen warm ist .. läuft trotzdem mit der Vodafone-Station

Zeigt die Vodafone Station für den OFDM - Kanal mehr Informationen, als die Fritzbox 6591? Dann hätte sie der ja zumindest eine Sache voraus ....

Bei der Fritzbox kriegt man ja nur den Power Level und die Modulation angezeigt. Weder Bitfehler, noch MER kriegt man zu Gesicht ...



[Soldierofoc]

Ja, SNR/MER wird in der VF-Station im Gegensatz zur Fritzbox angezeigt.



[raichlerockt]

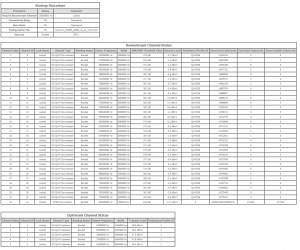

Moin - wenn ich den OFDM hier nicht per Sperrfilter ausblende, steht die Leitung.


kann ich davon ausgehen, dass die Werte auf dem OFDM einfach zu schlecht sind?
was wäre konkret zu tun?



[Soldierofoc]

Störung melden, dass du Abbrüche, Aussetzer bei IP Telefonie/Skype etc. hast und den Techniker vor Ort auf den OFDM Kanal hinweisen. Diesen dann am besten direkt am Hausübergabepunkt messen. Wenn er hier schon von der C-Linie her zu niedrig gepegelt in dein Haus kommt, dann kann auch nicht ausreichend verstärkt werden. Entsprechend wird dann eine NE3 Störung vom Techniker gemeldet.



[__QT__]

Der Upstream von @raichlerockt sollte IMO auch mal überprüft und optimiert werden.



[raichlerockt]

danke für das Feedback - wie müssten die Werte SNR/MER bzw. Recieve Level den mindestens / bzw. ungefähr aussehen?
und was sehe ich beim Upstream ( ...nicht )?



[Soldierofoc]

Der Upstream ist noch OK bzw. in einem akzeptablen Range. Ich nehme an, dass dein Hausanschlussverstärker eh neu eingepegelt wird, wobei dann auch der Upstream neu eingemessen werden kann.

Sollte mind. bei 28-29dB sein. Idealerweise 33-34dB oder höher, was aber nicht überall erreicht werden kann ohne größere Aufwände. Zudem sollte die Fehleranzahl bzw. das Verhältnis von korrigierbaren zu unkorrigierbaren Fehlern auf dem OFDM Kanal sich im Rahmen halten. Aber das sieht z.B. bei dir recht gut aus.



[__QT__]

wie müssten die Werte SNR/MER bzw. Recieve Level den mindestens / bzw. ungefähr aussehen?

Ein paar Seiten vorher hatte jemand eine Tabelle verlinkt, auf der man alles im Überblick hatte. Auf die schnelle hab ich es nun auch nicht gefunden.

Wegen dem Upstream nochmal. Deine Werte sind generell im vorgegebenen Rahmen allerdings eher mit Tendenz ans obere Limit. Die kleinste Einstrahlung oder Störung und die Kanäle könnten gen 54dbmV gehen, was dann zu viel wäre. Daher wäre eine "Optimierung" zu überdenken, wenn sowieso ein Techniker vor Ort wäre.



[Soldierofoc]

Bis 56dB sind im Upload keine Probleme zu erwarten. Selbst wenn sich die Dämpfung auf der C-Linie erhöht, dann pegelt halt das Modem noch etwas hoch um am Verstärkerpunkt eben die 15dBmV zu erreichen. Bis 50dB ist es, so meine ich, lt. Vodafone sogar absolut im Vorgaberahmen. Von daher würde ich jetzt hier jetzt nichts bemängeln, sondern eher an dem deutlich zu niedrigen OFDM Kanal.
Die Leitung läuft ja ob Sie nun 44dB oder 49dB hat im Upload keinen Deut schlechter/besser.



[__QT__]

an dem deutlich zu niedrigen OFDM Kanal

Das auf jeden Fall! Absolut.

Den Upstream nahe an 50 hatte bei mir ein Techniker halt auch mal entsprechend kommentiert und "lieber nochmal optimiert". Daher hatte ich das nun so in Erinnerung, muss aber natürlich nicht sein da noch im Vorgaberahmen. Seither ist mein Upstream wie festgenagelt bei 41dBmV Transmit Level.



[Hemapri]

Der OFDM-Bereich ist in der Tat grottenschlecht, der SNR zu niedrig. Hier könnten alte Abzweiger in der Straße liegen oder im Hausnetz hat irgend jemand Leitungssimulationen verbaut. Da muss auf jeden Fall ein Techniker ran, möglicherweise sogar einer von der NE 3.

MfG



[floh667]

Wie kommt bei ihm die massive Anzahl an fehlerfreien Codewörtern auf dem ofdm zustande bei so Leitungswerten?



[Edding]

Was mir so auffällt ist, das ich bisher nie jemanden mit einer Vodafone-Station gesehen habe der so niedrige MER werte hat.
Aber bei der TC4400 schon öfter, evtl ist das ja ein Firmware Bug oder ein Hardware Problem.



[floh667]

unser tc4400 hat noch die firmware 70.12.20. Ob das sich negativ auf den OFDM auswirkt konnte mir bislang allerdings noch niemand sagen. Aber ich denke nicht, dass es am TC4400 liegt.
Ab wann wäre eigentlich das Verhältnis von unkorregierbaren zu allen anderen codewörtern kritisch? Bei uns sinds mittlerweile 0,98% die unkorregierbar rein kamen. Ist leider durch eine ausgeprägte Störung gestern abend von 0,7 hoch geklettert, als er lange zeit zwischen 28 und 29dB hing und 10tausende fehler im Sekundentakt rausgehauen hat.
Jetzt am Nachmittag ist er nich vorhanden und alles geschmeidig. 34,5dB und fehlerzahl erhöht sich nicht.



[MichaelBre]

Ein paar Seiten vorher hatte jemand eine Tabelle verlinkt, auf der man alles im Überblick hatte.



[optikingz]

Welche 70er Firmware? Die 70. haben wir alle
Das Ausblenden des OFDM funktioniert wohl nur bis zur SR70.12.33-180327

Bessere wäre aber ein LTE Filter ab 790MHz.
Zum Beispiel: https://www.antennenland.net/LTE-Filter-LPF-790-Short
Oder Premium: https://www.mediasat.com/de/empfangstechnik/lte-filter-filter/lte-sperrfilter.html

Ups, ich mein natürlich die 41er.. Hab jetzt mal aus spaß so einen Sperrfilter verbaut. Funktioniert auch - die Lag Spikes sind damit weg jedoch hab ich dann nur noch 8 Kanäle und dementsprechend bekomme ich nicht die volle Bandbreite..
Ich benutz erstmal das ARRIS weiterhin als übergangslösung ..



[__QT__]

Danke @MichaelBre, diesmal hab ich mir das Foto mal abgespeichert. Und siehe da, in dieser Übersicht ist der max Tx schon bei nur 50 dBmV statt der oft zitierten 56 dBmV.



[Soldierofoc]

Die Tabelle ist auch nicht die korrekte.
Abgesehen davon variiert das teils sogar noch heute, je nach Bundesland.

Die 56dB-58dB, die genannt wurden sind der Bereich, in den noch ein Betrieb unter Umständen möglich ist ohne das der Kanal wegbricht.
Die genannte Tabelle oben gilt zudem meine ich nur für die "alten" Vodafone Gebiete. Ex-UM Gebiete haben, so meine ich noch andere Vorgaben, die sich dann auch teils nochmal in den Bundesländern unterscheiden. Zudem gibt es dann sogar noch Unterscheidungen ob es ein Neuanschluss ist oder ein Bestandsanschluss. Hempari hat dazu im Januar meine ich mal etwas dazu geschrieben.



[lupus]

Ups, ich mein natürlich die 41er.. Hab jetzt mal aus spaß so einen Sperrfilter verbaut. Funktioniert auch - die Lag Spikes sind damit weg jedoch hab ich dann nur noch 8 Kanäle und dementsprechend bekomme ich nicht die volle Bandbreite..
Ich benutz erstmal das ARRIS weiterhin als übergangslösung ..

Du bist ja auch bei der Telekom, du brauchst einen ganz anderen Sperrfilter... Der hier gepostete ist natürlich nur für UM gültig.
