Unitymedia Technicolor TC4400 Docsis 3.1 Modem Info Thread

[MichaelBre]

Ex-UM Gebiete haben, so meine ich noch andere Vorgaben,

Die Tabelle stammt aus dem Unitymedia DOCSIS 3.1 Guide.
Ich frage mal nach, ob es neuere Vorgaben gibt.



[Soldierofoc]

Wäre interessant, ob hier seit Anfang des Jahres etwas angeglichen wurde. Wäre aber verwunderlich, da ja der OFDM im Ex-UM-Gebiet ja immer noch bei über 820Mhz liegt und bei Vodafone ja um die 200Mhz (?)



[MichaelBre]

Antwort kommen NE3 Kollegen: Die Werte sind so noch gültig (für Vodafone West, Ex-UM)



[MartinP_Do]

Ich habe mir gerade ein TC4400 bestellt - will das Modem erstmal "nebenher" zu der Fritzbox laufen lassen - die tanzt bei den Signalen auf der Rauschgrenze - etwa 500 000 nicht korrigierbare Fehler pro Kanal in 240 Stunden angesammelt ... MSE zwischen - 34 und -36 dB ....

Bevor ich mir den Gigabit-Tarif in der Aktionsphase ans Bein binde, will ich erstmal wissen, wie der OFDM-Kanal sich verhält, und ob es in den DOCSIS 3.0 Kanälen auch so viele nicht korrigierbare Fehler gibt ...



[Hemapri]

Diese Tabelle stimmt in der Tat nicht. Der Anschluss würde mit diesen Werten zwar funktionieren, die Netzbetreiber haben aber andere Grenzwerte festgelegt. So hat z.B im ehemaligen Kabel BW-Gebiet der Rückwegpegel zwischen 34 und 50 dBmV zu liegen und der Pegel im OFDM-Bereich zwischen -9 und 7 dBmV.

MfG



[MichaelBre]

Kannst du denn eine aktuelle Übersicht liefern?
Wie gesagt, selbst auf Nachfrage beim NE3 Techniker gibt es keine aktuellere Tabelle für Vodafone West (Ex-UM NRW Gebiet).
Du redest vom ehemaligen Kabel BW Gebiet, dort gelten sicherlich andere Werte.

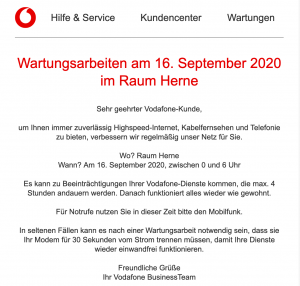

Habe grade eine Mail vom VF Business Service bekommen!
Bin ja mal gespannt was gemacht wird.



[MartinP_Do]

Heute soll mein TC4400, bestellt bei wernerelectronic durch DPD endlich zugestellt werden...
Gestern ist es laut GPS-Tracking im Lieferfahrzeug nur auf 1 km an mein Haus herangekommen, und dann wieder weggefahren worden ;-)

Ich habe vor, das Gerät erstmal unprovisioniert "mitlaufen" zu lassen.
Dazu habe ich einige Fragen.

Sind user=admin password=bEn2o#US9s auch im nicht provisionierten Zustand korrekt, um auf das User-Interface zu kommen?

Über welche IP-Adresse kommt man im nicht provisionierten Zustand an das TC4400?

Muss ich da ein direktes Ethernet-Kabel zum 2. Lan Port des PC legen, mit dem ich auf das TC4400 gehen will, oder hat ein "GS308E — 8 Port Gigabit Ethernet Smart Managed Plus Switch" vielleicht rudimentäre Routing-Fähigkeiten, mit den man auf das TC 4400 auch über das normale Heimnetz zugreifen kann?



[rv112]

Nein. Du brauchst einen Router dahinter. Und das auch nur an einem Port des Modem!



[Soldierofoc]

Ja, PW/User stimmt soweit.
Du solltest direkt, ohne zweites Kabel etc. entweder über die 192.168.100.1 oder 192.168.0.1 direkt auf das WebGUI zugreifen können. Das Modem solltest du über einen Router laufen lassen.



[MartinP_Do]

Ich habe einen PC mit zwei Netzwerkports (einer davon derzeit unbenutzt) - da könnte ich doch vom ungenutzten LAN-Port des PC direkt zu einem der beiden LAN-Ports des TC4400 gehen, oder?

Den nutze ich sonst nur, wenn irgendein Netzwerkgerät neu eintrudelt, und man es im ersten Schritt erstmal auf einer festen IP vorfindet, und konfigurieren muss, damit es ins Heimnetz passt ...



[rv112]

Nein! Das Modem ist ein Modem und kein Router! Es reicht nur einem Endgerät eine öffentliche IP Adresse durch.



[why_]

Nein! Das Modem ist ein Modem und kein Router! Es reicht nur einem Endgerät eine öffentliche IP Adresse durch.

Erst lesen dann schreiben, es geht hier darum ein unprovisioniertes modem auszulesen und nicht darum irgendwas darüber zu schicken. Somit wird die Lösung funktionieren.
Einfach dem Interface eine IP aus dem bereich 192.168.100.0/24 geben und kein default gateway, dann kommst du aufs Modem aber dein Routing ins Internet wird nicht beeinflusst.



[MartinP_Do]

Nein! Das Modem ist ein Modem und kein Router! Es reicht nur einem Endgerät eine öffentliche IP Adresse durch.

Hmm, und woher weiß der Router dann, dass er den Zugang zum Web-Interface der TC4400 über die 192.168.100.1 aus dem internen Netz erreichbar machen muss?
Muss man da noch etwas im Router konfigurieren?

Hab noch ein altes Speedport, und einen WLAN-Router, der noch auf Umflashen für Freifunk wartet ... mal schauen ...



[raichlerockt]

so - jetzt war ein Techniker da, hat einen neuen Verstärker eingebaut.
Danach neu eingepegelt, mit der Aussage, dass eigentlich NE3 etwas machen müsse, dann er könne den OFDM nicht weiter verstärken wegen der anderen Kanäle.
Dann ist er abgerauscht, er müsse weiter, und das war's.

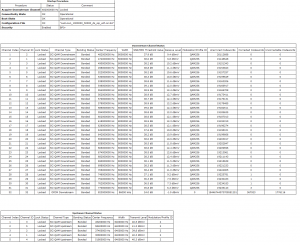

Für mich als Laien sieht es so aus, dass ich nun zwar mehr Pegel habe, aber SNR/MER auf OFDM ist unverändert unbefriedigend.
Das Modem behauptet aber "Locked", es werden aber praktisch keine Daten übertragen.


Die spannende Frage: kann das überhaupt so funktionieren, bzw. müsste es eigentlich nun?

falls sich jetzt jemand findet, der meint ... ja, müsste eigentlich funktionieren:
könnte es am Modem liegen (Firmware, Defekt, etc.)?

Ich bin in einer relativ blöden Situation, da die Leitung auf allen anderen Kanälen funktioniert (wenn OFDM ganz weggeblendet). Bin darauf angewiesen, wegen Home Office.
Kann die Leitung also nicht 48 Stunden disfunktional lassen - könnte mich aber mit 500 / 50 zufrieden geben und aufgeben...



[MartinP_Do]

Erst lesen dann schreiben, es geht hier darum ein unprovisioniertes modem auszulesen und nicht darum irgendwas darüber zu schicken. Somit wird die Lösung funktionieren.
Einfach dem Interface eine IP aus dem bereich 192.168.100.0/24 geben und kein default gateway, dann kommst du aufs Modem aber dein Routing ins Internet wird nicht beeinflusst.

So, die Direktverbindung hat funktioniert ... bin auch schon auf der Oberfläche.


Device Info

Board ID:	BCM93390DCM
Build Timestamp:	Jun 4 2019 10:27:24
Software Version:	70.12.42-190604
Linux Version:	3.14.28-Prod_18.1
Uptime:	0 Days - 00:06:21
Systime:	Thu Jan 1 00:06:21 UTC 1970

Die MMD ist eine Vierloch ...
Mal schauen - da muss ich ggfs doch ein wenig an RJ45 Patchfeldern zaubern, wenn ich das TC4400 Modem an der MMD aufbaue, und den PC dort lasse, wo er gerade steht ...

Derzeit ist die F-Buchse des Modems leer ...


Für DPD war es übrigens mal wieder die übliche Lieferqualität...
Habe im Büro gesessen, und zwischendurch mal auf einer Karte auf der DPD Homepage die Annäherung des dargestellten Lieferfahrzeu-Symbols an meine Adresse verfolgt ... Plötzlich stand für das Paket dort "zugestellt" und es gab kein Lieferfahrzeug mehr... Ich schaue vor die Haustür, und da liegt das Paket direkt vor der Tür ...

Nicht einmal geklingelt hat der Honk ....



[Soldierofoc]

@raichlerockt

Eine NE3-Störung melden war wohl zu viel Arbeit für ihn....? Das Pegeln am Verstärker hätte er sich sparen können, da er dadurch das Receive-Level nur unnötig an die obere Grenze gebracht hat. Wenn der OFDM schon bescheiden am Übergabepunkt anliegt bzw. mit deutlich zu niedrigem Pegel wie bei Dir, dann kann das nicht klappen. Wahrscheinlich bekommst du nun das Protokoll wo "Störung behoben" angeklickt wurden (=Gut für den Servicetechniker ) und dein Anliegen ist als abgeschlossen vermerkt. Wenn eine NE3 Störung gemeldet wird, dann sollte es wirklich auch gelöst werden - so bemerke ich das zumindest gerade bei mir. Abzweiger wurden getauscht, alle Stecker wohl kontrolliert und nun sogar ein neuer Verstärkerpunkt/Gehäuse gesetzt.



[MartinP_Do]

Ich erinnere mich dunkel, dass das TC4400 nicht mehr über die 192.168.100.1 erreichbar ist, sobald es nach dem Start mit dem Kablenetz gesynct hat - wie kriegt man denn die vom Kabelnetz zugeteilte IP-Adresse mit?



[Gast40437]

Ich erinnere mich dunkel, dass das TC4400 nicht mehr über die 192.168.100.1 erreichbar ist, sobald es nach dem Start mit dem Kablenetz gesynct hat - wie kriegt man denn die vom Kabelnetz zugeteilte IP-Adresse mit?

Kommt auf den Router an. Fritzboxen Blocken es anscheinend, mit meiner Unifi Dream Machine komme ich auf die 192.168.100.1.

Mit meiner Fritzbox die ich zuerst hinter dem TC4400 als Router verwendet habe ging es nicht.



[MartinP_Do]

Ich habe ja ein direktes Kabel von einem Ethernet Port eines alten PCs zu einem der Ethernet-Ports des TC 4400 gezogen... es sieht aber nicht so aus, als ob sich DOCSIS 3.1 - Nutzung in meinem Segment empfiehlt ...

-7.1 dBmV Empfangspegel 23 dB MER und in ein paar Minuten bereits über 11000 uncorrected Codewords ....

Downstream Channel Status
Channel Index	Channel ID	Lock Status	Channel Type	Bonding Status	Center Frequency	Channel Width	SNR/MER Threshold Value	Received Level	Modulation/Profile ID	Unerrored Codewords	Corrected Codewords	Uncorrectable Codewords
1	18	Locked	SC-QAM	Bonded	690000000 Hz	8000000 Hz	36.0 dB	0.3 dBmV	QAM256	1702144	0	0
2	1	Locked	SC-QAM	Bonded	546000000 Hz	8000000 Hz	34.6 dB	-1.3 dBmV	QAM256	1704168	2	0
3	2	Locked	SC-QAM	Bonded	554000000 Hz	8000000 Hz	34.3 dB	-1.7 dBmV	QAM256	1705155	7	0
4	3	Locked	SC-QAM	Bonded	562000000 Hz	8000000 Hz	35.1 dB	-0.6 dBmV	QAM256	1706809	0	0
5	4	Locked	SC-QAM	Bonded	570000000 Hz	8000000 Hz	35.1 dB	-0.7 dBmV	QAM256	1708239	0	0
6	5	Locked	SC-QAM	Bonded	578000000 Hz	8000000 Hz	35.2 dB	-0.5 dBmV	QAM256	1709540	0	0
7	6	Locked	SC-QAM	Bonded	586000000 Hz	8000000 Hz	35.5 dB	-0.1 dBmV	QAM256	1710824	0	0
8	7	Locked	SC-QAM	Bonded	594000000 Hz	8000000 Hz	35.0 dB	-0.6 dBmV	QAM256	1712345	1	0
9	8	Locked	SC-QAM	Bonded	602000000 Hz	8000000 Hz	35.7 dB	0.1 dBmV	QAM256	1713564	0	0
10	9	Locked	SC-QAM	Bonded	618000000 Hz	8000000 Hz	35.9 dB	0.3 dBmV	QAM256	1715131	0	0
11	10	Locked	SC-QAM	Bonded	626000000 Hz	8000000 Hz	36.2 dB	0.8 dBmV	QAM256	1716584	0	0
12	11	Locked	SC-QAM	Bonded	634000000 Hz	8000000 Hz	35.7 dB	0.0 dBmV	QAM256	1622781	0	0
13	12	Locked	SC-QAM	Bonded	642000000 Hz	8000000 Hz	35.5 dB	-0.4 dBmV	QAM256	1625560	0	0
14	13	Locked	SC-QAM	Bonded	650000000 Hz	8000000 Hz	35.8 dB	0.0 dBmV	QAM256	1628637	0	0
15	14	Locked	SC-QAM	Bonded	658000000 Hz	8000000 Hz	35.2 dB	-1.1 dBmV	QAM256	1631520	2	0
16	15	Locked	SC-QAM	Bonded	666000000 Hz	8000000 Hz	35.4 dB	-0.7 dBmV	QAM256	1719246	0	0
17	16	Locked	SC-QAM	Bonded	674000000 Hz	8000000 Hz	35.2 dB	-0.9 dBmV	QAM256	1720556	0	0
18	17	Locked	SC-QAM	Bonded	682000000 Hz	8000000 Hz	35.2 dB	-1.1 dBmV	QAM256	1722661	0	0
19	19	Locked	SC-QAM	Bonded	698000000 Hz	8000000 Hz	35.7 dB	-0.3 dBmV	QAM256	1724805	0	0
20	20	Locked	SC-QAM	Bonded	706000000 Hz	8000000 Hz	35.9 dB	-0.1 dBmV	QAM256	1726149	0	0
21	21	Locked	SC-QAM	Bonded	746000000 Hz	8000000 Hz	35.3 dB	-0.9 dBmV	QAM256	1727515	0	0
22	22	Locked	SC-QAM	Bonded	754000000 Hz	8000000 Hz	35.4 dB	-0.4 dBmV	QAM256	1652285	0	0
23	23	Locked	SC-QAM	Bonded	762000000 Hz	8000000 Hz	34.5 dB	-1.6 dBmV	QAM256	1654738	4	0
24	24	Locked	SC-QAM	Bonded	770000000 Hz	8000000 Hz	35.1 dB	-0.7 dBmV	QAM256	1656531	0	0
25	36	Locked	OFDM	Bonded	823000000 Hz	86000 kHz	23.0 dB	-7.1 dBmV	0,1,2	4305774	4308017	11110

Upstream Channel Status
Channel Index	Channel ID	Lock Status	Channel Type	Bonding Status	Center Frequency	Channel Width	Transmit Level	Modulation/Profile ID
1	1	Locked	SC-QAM	Bonded	30800000 Hz	6400000 Hz	48.0 dBmV	ATDMA
2	2	Locked	SC-QAM	Bonded	37400000 Hz	6400000 Hz	48.0 dBmV	ATDMA
3	3	Locked	SC-QAM	Bonded	45200000 Hz	6400000 Hz	48.0 dBmV	ATDMA
4	4	Locked	SC-QAM	Bonded	51800000 Hz	6400000 Hz	48.0 dBmV	ATDMA
5	5	Locked	SC-QAM	Bonded	58400000 Hz	6400000 Hz	48.0 dBmV	ATDMA

Nachtrag Nun sehen die drei Zähler auf dem DOCSIS 3.1 Band so aus

65244149

64757657

498861

498861÷64757657=0,007703506, ca 0,8 % errored Codewords ...



[millen]

Ich hab langsam das Gefühl das die 23db nen Anzeigefehler sind^^ Bei dir stehen Profil 0,1 & 2 zur Verfügung und er verursacht "nur" 0,8% Fehler, das sieht bei manchen mit 35db schlimmer aus



[MartinP_Do]

Ich hab langsam das Gefühl das die 23db nen Anzeigefehler sind^^ Bei dir stehen Profil 0,1 & 2 zur Verfügung und er verursacht "nur" 0,8% Fehler, das sieht bei manchen mit 35db schlimmer aus

Naja, das DOCSIS 3.1 Band und die oberen DOCSIS 3.0 Kanäle sind schon recht grenzwertig ...
Die korrigierbaren Codeworte steigen an meinem Anschluss etwa gleich schnell an, wie die fehlerfreien ("unerrored").
Bei @raichlerockt sieht das deutlich anders aus - da sind fehlerfreien Codeworte um mehrere Größenordnungen in der Überzahl ... Daneben ist die Anzahl der korrigierbaren Codeworte kleiner, als die der nicht korrigierbaren - da würde ich eher von einem Burst-artigen Fehler ausgehen. Bei mir scheint wirklich ein gewisses permanentes Rauschen draufzuliegen ...

NACHTRAG: Einige Zeit nach dem Anstecken des Antennenkabels ist das Modem über 192.168.100.1 nicht mehr erreichbar. 192.168.0.1 funktioniert dann zwar, aber der Ping sah zuerst komisch aus ...

martin@martin-D2836-S1:~$ ping 192.168.0.1
PING 192.168.0.1 (192.168.0.1) 56(84) bytes of data.
64 bytes from 192.168.0.1: icmp_seq=1 ttl=64 time=4.63 ms
64 bytes from 192.168.0.1: icmp_seq=1 ttl=64 time=4.71 ms (DUP!)
64 bytes from 192.168.0.1: icmp_seq=2 ttl=64 time=3.02 ms
64 bytes from 192.168.0.1: icmp_seq=2 ttl=64 time=3.12 ms (DUP!)
64 bytes from 192.168.0.1: icmp_seq=3 ttl=64 time=3.11 ms
64 bytes from 192.168.0.1: icmp_seq=3 ttl=64 time=3.20 ms (DUP!)
64 bytes from 192.168.0.1: icmp_seq=4 ttl=64 time=2.61 ms
64 bytes from 192.168.0.1: icmp_seq=4 ttl=64 time=2.65 ms (DUP!)
64 bytes from 192.168.0.1: icmp_seq=5 ttl=64 time=2.62 ms



[Soldierofoc]

Weshalb sind bei dir eig. nur 24 DS 3.0 Kanäle aufgeschaltet?



[floh667]

Ich hab langsam das Gefühl das die 23db nen Anzeigefehler sind^^ Bei dir stehen Profil 0,1 & 2 zur Verfügung und er verursacht "nur" 0,8% Fehler, das sieht bei manchen mit 35db schlimmer aus

Muss nicht unbedingt. Kürzlich hatte ich auch sowas bei uns beobachtet. Hier fällt spät abends der OFDM ja meist ab, aber ich hatte schon Perioden, da lief der auf 25 oder 27dB, doch die unkorregierbaren stiegen erstaunlich schwach. Vielleicht in 100er Schritten, wenn überhaupt. Darum bin ich mittlerweile der Ansicht, dass die dB Anzeige für den OFDM mit Vorsicht zu genießen ist.

Mittlerweile ist unser OFDM übrigends zwischen mittag und abend ziemlich stabil meist zwischen 33 und 34dB (was auch der wichtigste zeitraum ist). Erst nachts fällt er gern unter 30.
Gibts vielleicht so eine Art "sparprogramm" fürs Kabelnetz, bei dem der Betreiber spät nachts, wenn in einem recht ruhigen segment nachts rein gar nix mehr los ist, ein bisschen den dampf raus nimmt um evtl Energiekosten zu sparen oder die Komponenten zu "schonen"?



[__QT__]

Weshalb sind bei dir eig. nur 24 DS 3.0 Kanäle aufgeschaltet?

In manchen Segmenten ist das so. Bei mir hier auch. Als der letzte Techniker mal hier war, glaubte er mir nicht mal, dass es wohl Segmente mit 31 Kanälen gibt. Ich zeigte ihm dann einige Screenshots von Modems hier aus dem Forum und er sagte, sowas habe er noch nie gesehen. Komisch, aber echt so passiert.



[MartinP_Do]

Neue Fehlerzähler

unerrored 1 213 605 081

corrected 1 187 792 041

uncorrected 25 818 528

Ich finde das schon bemerkenswert, dass die unerrored etwa mit den corrected gleichauf sind

25818528 / (1213605081+1187792041) = 1 %

MER hat sich von 23 auf 26 dB verbessert ...

Im Event - Log ist nichts aufregendes zu finden ...
